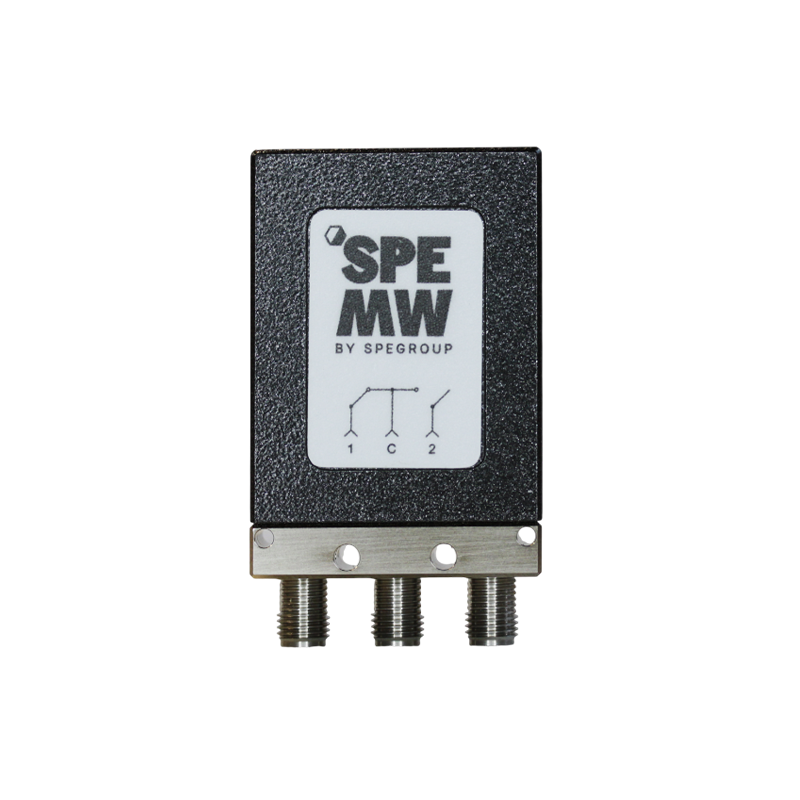

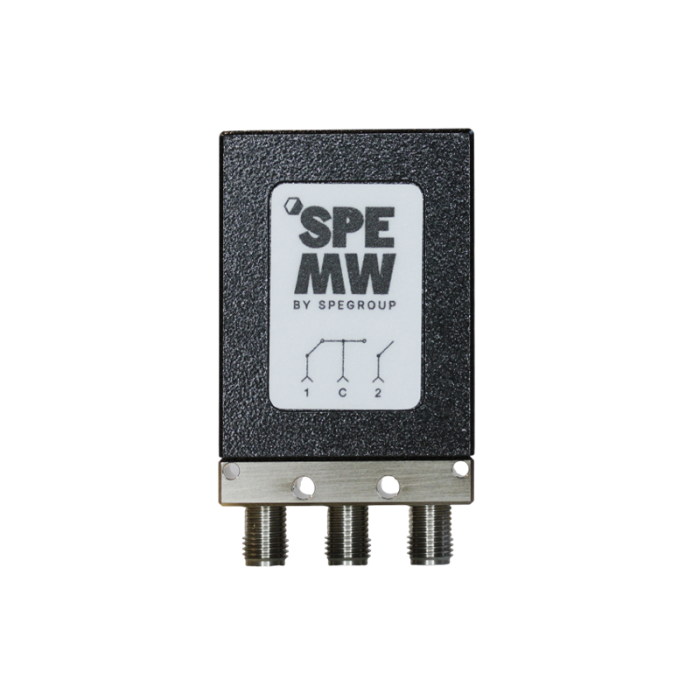

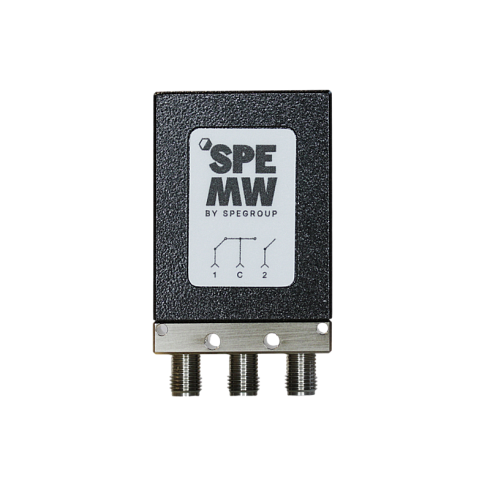

Электромеханический СВЧ переключатель 1-в-2 DC-26,5 ГГц SK87122C
Конфигурация каналов: 1-в-2
Без встроенных нагрузок
Электромеханический СВЧ переключатель 1-в-2 DC-26,5 ГГц SK87122C
Электромеханический СВЧ-переключатель SK87122C (конфигурация 1-в-2, SPDT) работает в диапазоне частот от постоянного тока до 26,5 ГГц и предназначен для коммутации СВЧ-сигналов в измерительных стендах, тестовых системах, антенно-фидерных трактах и лабораторном оборудовании. Является функциональным аналогом популярной серии Keysight N1810UL, что упрощает подбор замены в существующих системах.
В отличие от версии со встроенными нагрузками, переключатель SK87122C не имеет встроенных согласованных нагрузок на неиспользуемом канале — такое исполнение применяется, когда согласование неиспользуемого выхода обеспечивается внешними элементами тракта или не требуется по условиям задачи. Катушки с механизмом фиксации положения удерживают выбранное состояние без постоянной подачи питания, снижая энергопотребление и нагрев при длительной работе. Управление — стандартными TTL-сигналами, что упрощает интеграцию с контроллерами и автоматизированными испытательными комплексами. Переключатель имеет радиочастотные разъёмы типа SMA (розетка), время переключения между каналами — не более 15 мс, ресурс с сохранением гарантированных характеристик — не менее 3 млн переключений.
Оптимальные радиочастотные характеристики (вносимые потери не более 0,6 дБ, изоляция не менее 70 дБ, КСВН не более 1,5) и высокая повторяемость вносимых потерь при многократных переключениях (не более 0,03 дБ) позволяют использовать переключатели SK87122C в составе прецизионных систем и приборов для СВЧ-измерений и коммутационных матриц.
Радиочастотные характеристики по диапазонам:
| Частотный диапазон, ГГц | Вносимые потери, дБ (макс.) | Изоляция, дБ (мин.) | КСВН (макс.) | Макс. мощность, Вт |
|---|---|---|---|---|
| DC–4 | 0,2 | 70 | 1,15 | 50 |
| 4–12,4 | 0,3 | 70 | 1,3 | 40 |
| 12,4–26,5 | 0,6 | 70 | 1,5 | 20 |
Особенности:
- Частотный диапазон: от DC до 26,5 ГГц
- Конфигурация каналов: 1-в-2 (SPDT)
- Без встроенных согласованных нагрузок
- Катушки с фиксацией положения (латчинг)
- Управление TTL-сигналами

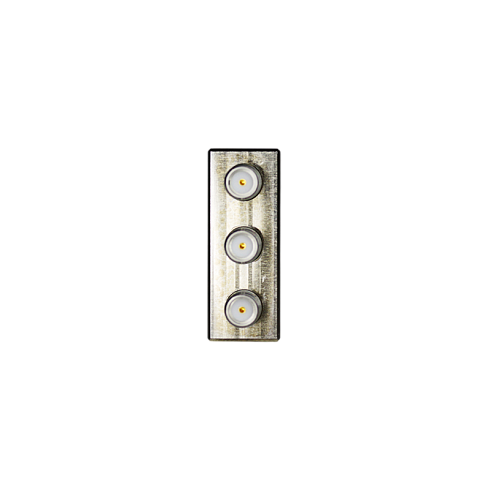

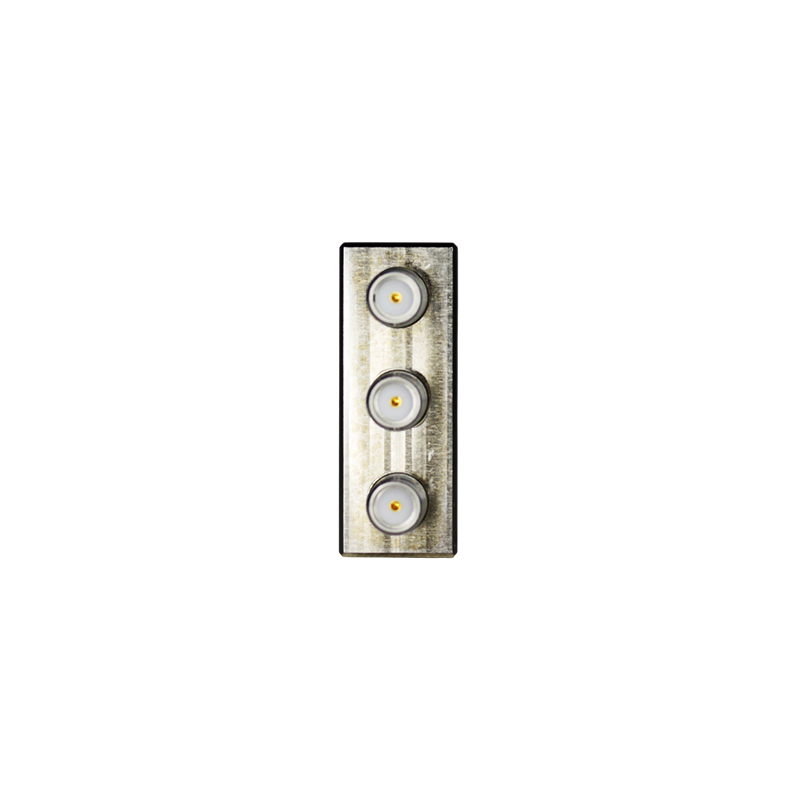

- Разъёмы SMA (розетка)
- Ресурс — не менее 3 млн переключений
- Высокая повторяемость вносимых потерь при переключении (не более 0,03 дБ)
- Аналог серии Keysight N1810UL
Технические характеристики:
| Параметр | Значение |
|---|---|
| Тип коаксиальных соединителей | SMA (розетка) |
| Волновое сопротивление тракта | 50 Ом |
| Повторяемость вносимых потерь (макс.) | 0,03 дБ |
| Количество циклов переключения (мин.) | 3 млн |
| Время переключения (макс.) | 15 мс |
| Вес (макс.) | 60 г |
