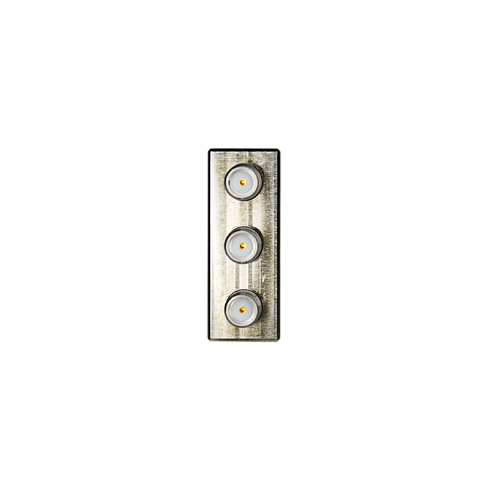

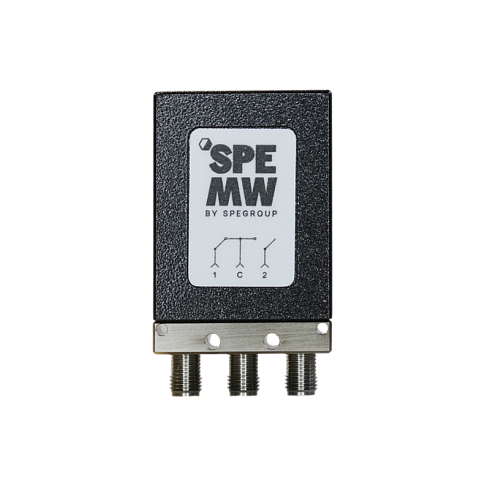

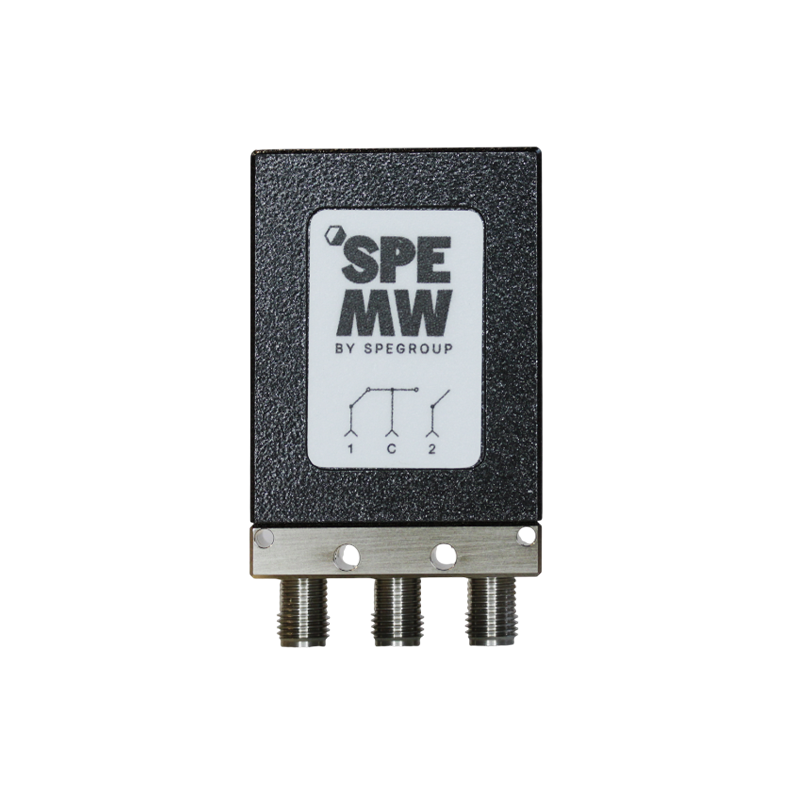

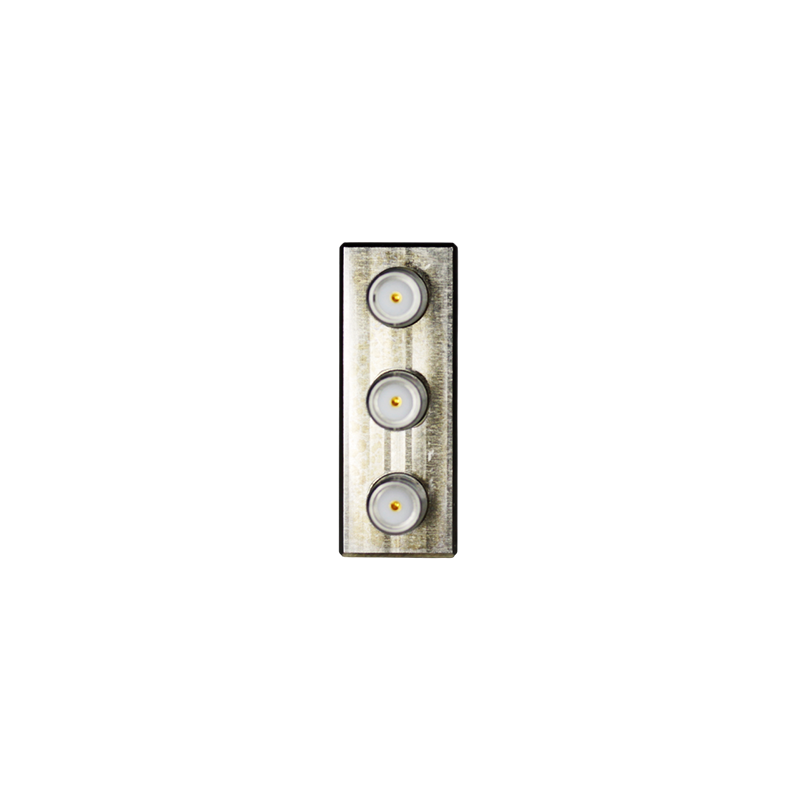

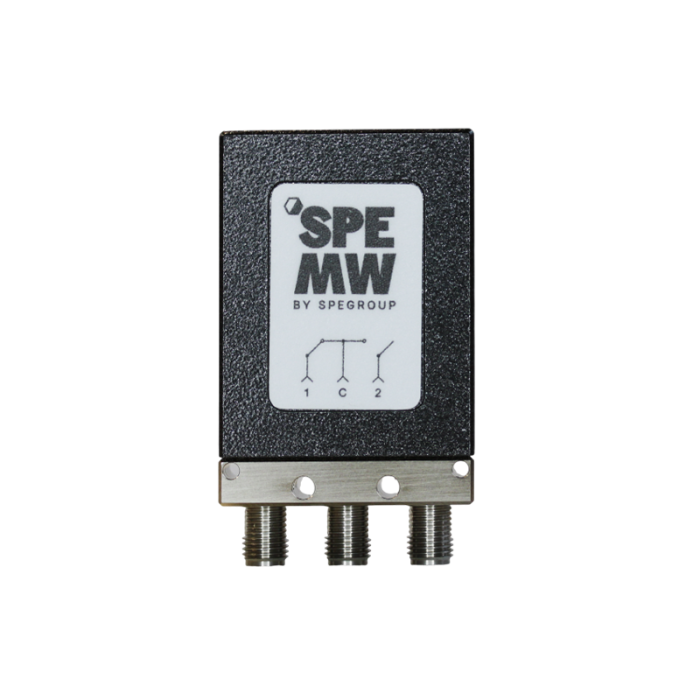

Электромеханический СВЧ переключатель 1-в-2 DC-18 ГГц SK87122B
Частотный диапазон: от DC до 18 ГГц
Конфигурация каналов: 1-в-2
Без встроенных нагрузок
- Частотный диапазон: от DC до 18 ГГц
- Конфигурация каналов: 1-в-2
- Без встроенных нагрузок
- Катушки с фиксацией
- Управление TTL сигналами
- Высокая повторяемость вносимых потерь при переключении
- Аналог серии Keysight N1810UL
РАДИОЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ:
|
|
Вносимые потери (дБ, макс.) |
Изоляция (дБ, мин.) |
КСВН (макс.) |
Макс. мощность (Вт) |
|
DC-4 |
0,2 |
70 |
1,15 |
50 |
|
4-12,4 |
0,3 |
70 |
1,3 |
40 |
|
12,4-18 |
0,6 |
70 |
1,5 |
30 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Тип коаксиальных соединителей |
SMA (розетка) |
|
Волновое сопротивление тракта |
50 Ом |
|
Повторяемость вносимых потерь (макс.) |
0,05 дБ |
|
Количество циклов переключения (мин.) |
1 млн. |
|
Время переключения (макс.) |
15 мс |
|
Вес (макс.) |
60 гр. |
