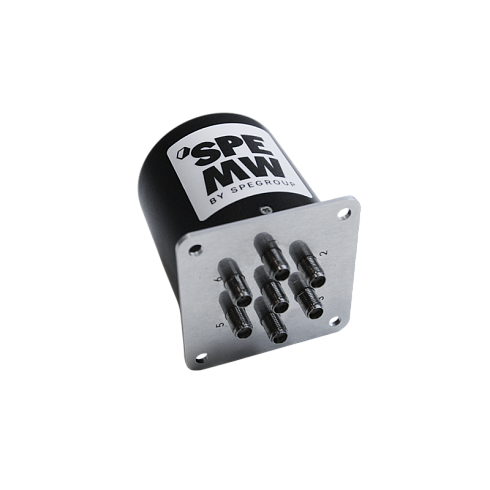

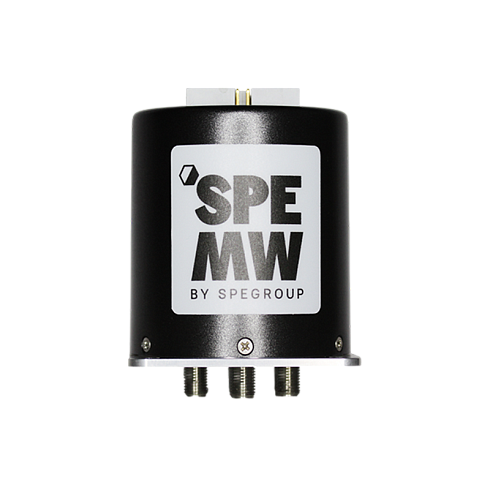

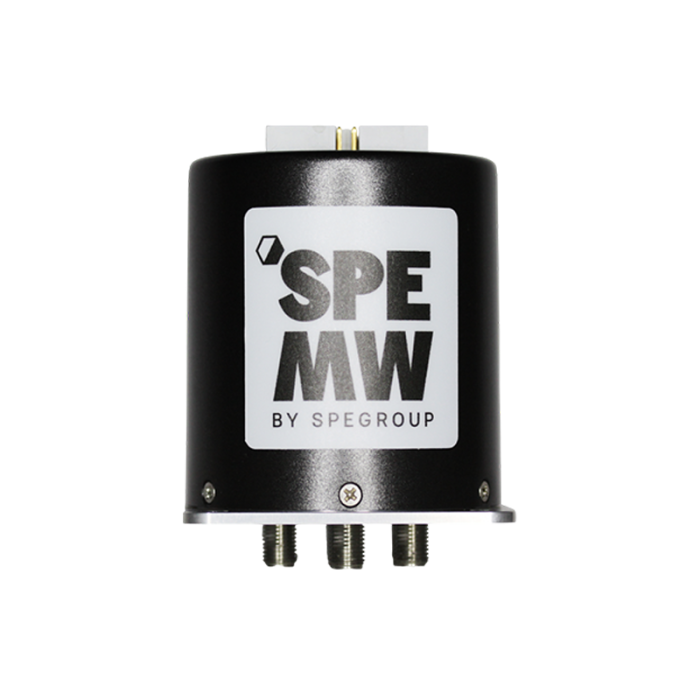

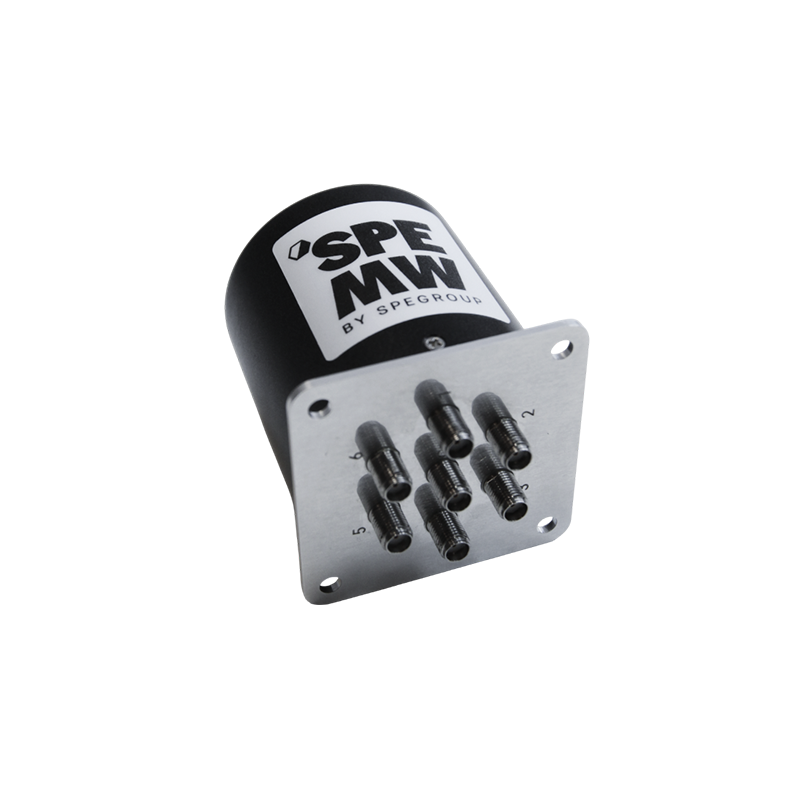

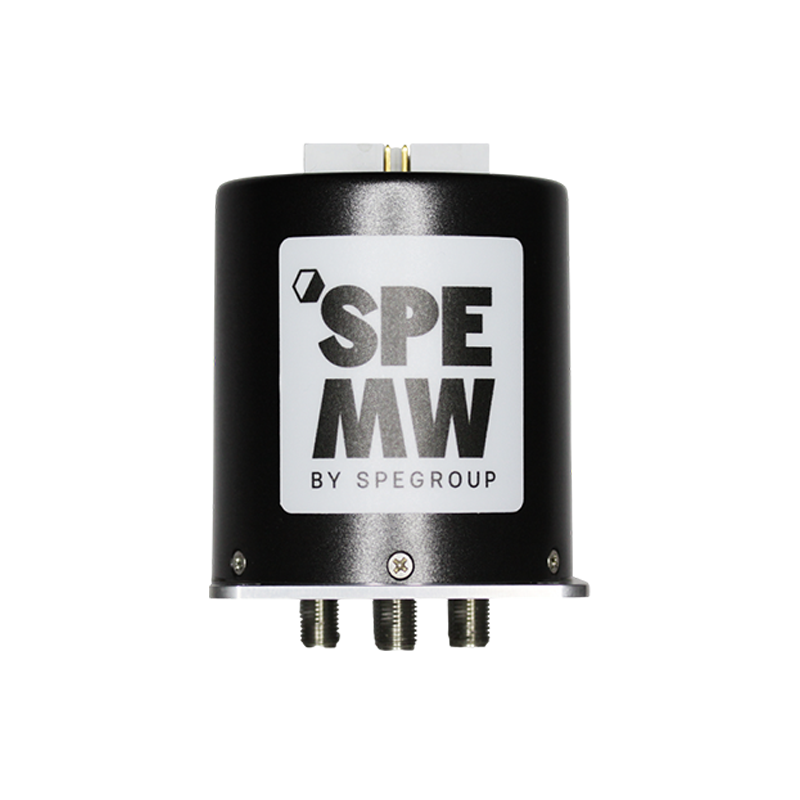

Электромеханический СВЧ переключатель 1-в-4 DC-26,5 ГГц SK87104C

Электромеханический СВЧ переключатель 1-в-4 DC-26,5 ГГц SK87104C

Электромеханический СВЧ-переключатель SK87104C (конфигурация 1-в-4, SP4T) работает в диапазоне частот от постоянного тока до 26,5 ГГц и предназначен для коммутации СВЧ-сигналов между одним общим и четырьмя раздельными каналами в измерительных стендах, тестовых системах, антенно-фидерных трактах и лабораторном оборудовании. Является функциональным аналогом серии Keysight 87104, что упрощает подбор замены в существующих системах.

Катушки с механизмом фиксации положения удерживают выбранное состояние без постоянной подачи питания, снижая энергопотребление и нагрев при длительной работе. Управление — стандартными TTL-сигналами, что упрощает интеграцию с контроллерами и автоматизированными испытательными комплексами. Переключатель имеет радиочастотные разъёмы типа SMA (розетка), время переключения между каналами — не более 15 мс, ресурс с сохранением гарантированных характеристик — не менее 2 млн переключений.

Оптимальные радиочастотные характеристики (вносимые потери не более 0,7 дБ, изоляция не менее 60 дБ, КСВН не более 1,7) и высокая повторяемость вносимых потерь при многократных переключениях (не более 0,03 дБ) позволяют использовать переключатели SK87104C в составе прецизионных многоканальных систем и приборов для СВЧ-измерений в расширенном частотном диапазоне.

Радиочастотные характеристики по диапазонам:

Особенности:

• Частотный диапазон: от DC до 26,5 ГГц
• Конфигурация каналов: 1-в-4 (SP4T)
• Катушки с фиксацией положения (латчинг)
• Управление TTL-сигналами
• Разъёмы SMA (розетка)
• Ресурс — не менее 2 млн переключений
• Высокая повторяемость вносимых потерь при переключении (не более 0,03 дБ)
• Аналог серии Keysight 87104
