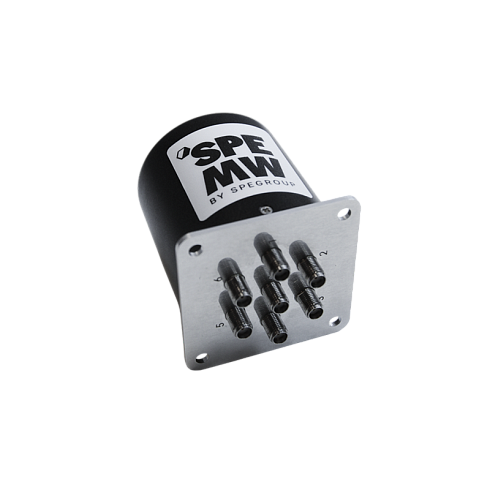

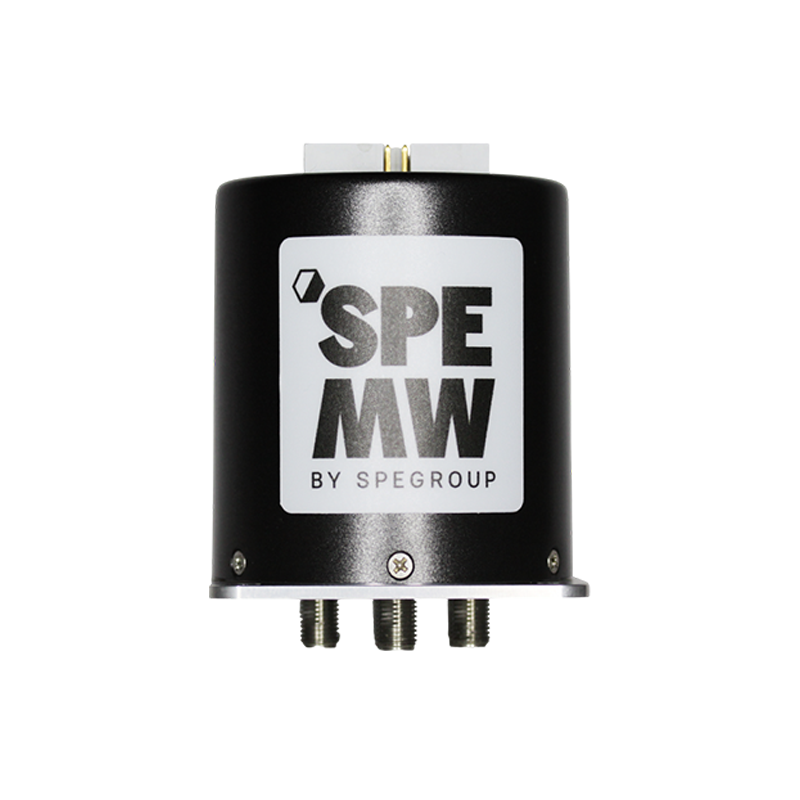

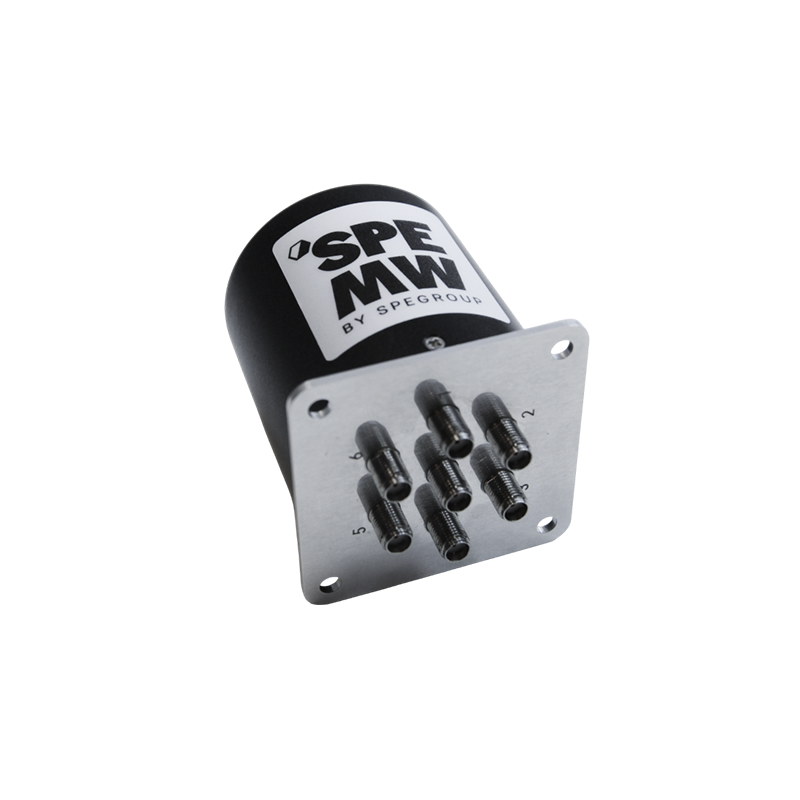

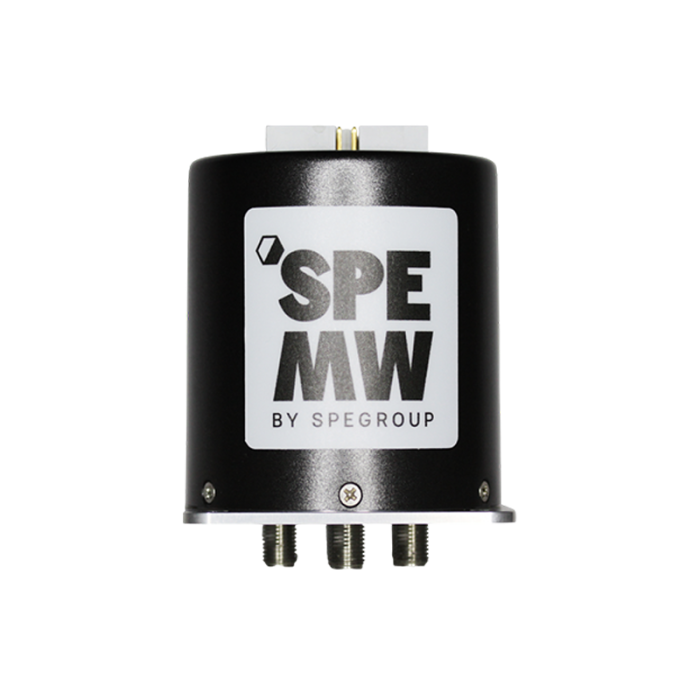

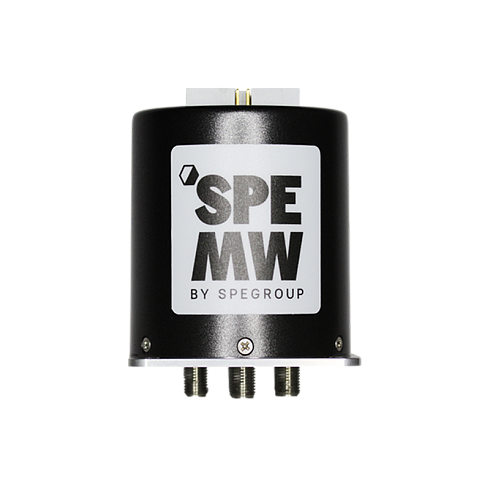

Электромеханический СВЧ переключатель 1-в-6 DC-18 ГГц SK87106B
Частотный диапазон: DC - 18 ГГц
Конфигурация каналов: 1-в-6
Встроенные согласованные нагрузки
Частотный диапазон: от DC до 18 ГГц
Конфигурация каналов: 1-в-6
Катушки с фиксацией
Управление TTL сигналами
Высокая повторяемость вносимых потерь при переключении
Аналог серии Keysight 87106
РАДИОЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ:
|
Частотный диапазон (ГГц) |
Вносимые потери (дБ, макс.) |
Изоляция |
КСВН |
Макс. мощность |
|
DC-4 |
0,2 |
80 |
1,1 |
50 |
|
4-12,4 |
0,4 |
70 |
1,2 |
40 |
|
12,4-18 |
0,5 |
60 |
1,5 |
30 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Тип коаксиальных соединителей |
SMA (розетка) |
|
Волновое сопротивление каналов |
50 Ом |
|
Повторяемость вносимых потерь (макс.) |
0,05 дБ |
|
Количество циклов переключения (мин.) |
1 млн. |
|
Время переключения (макс.) |
15 мс |
|
Вес (макс.) |
240 гр. |
