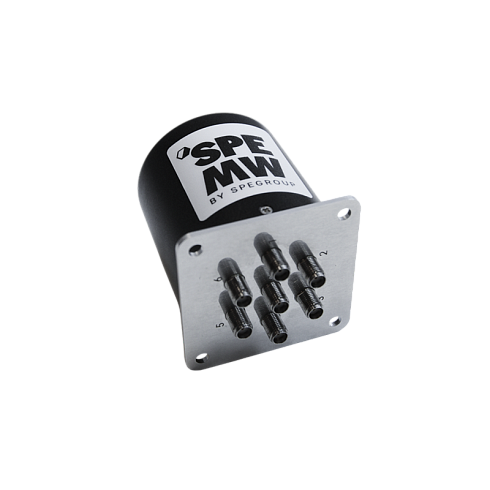

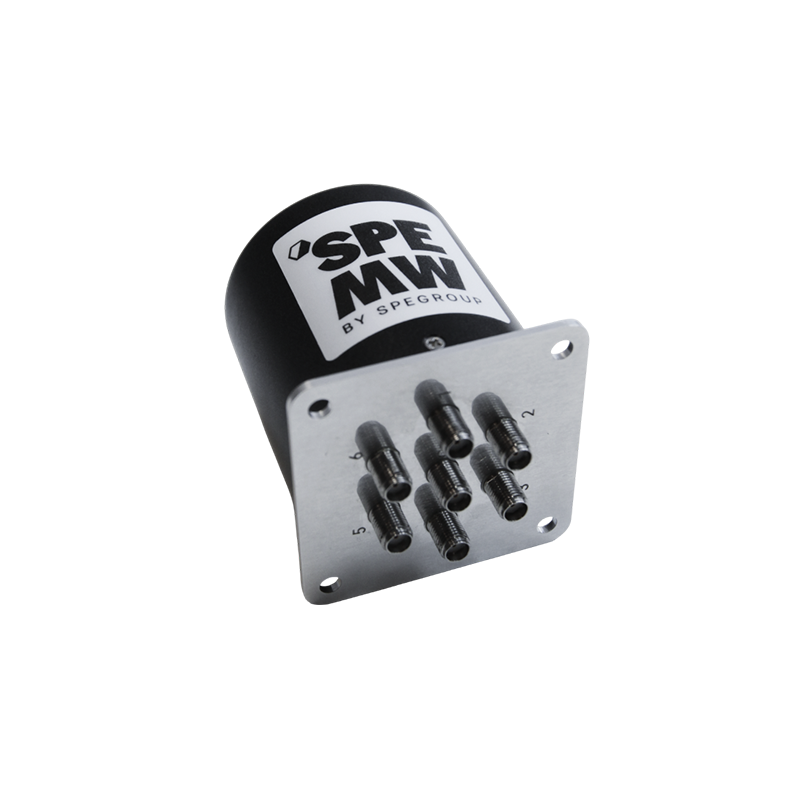

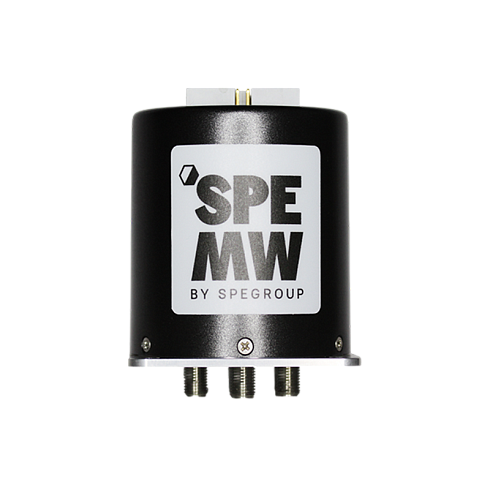

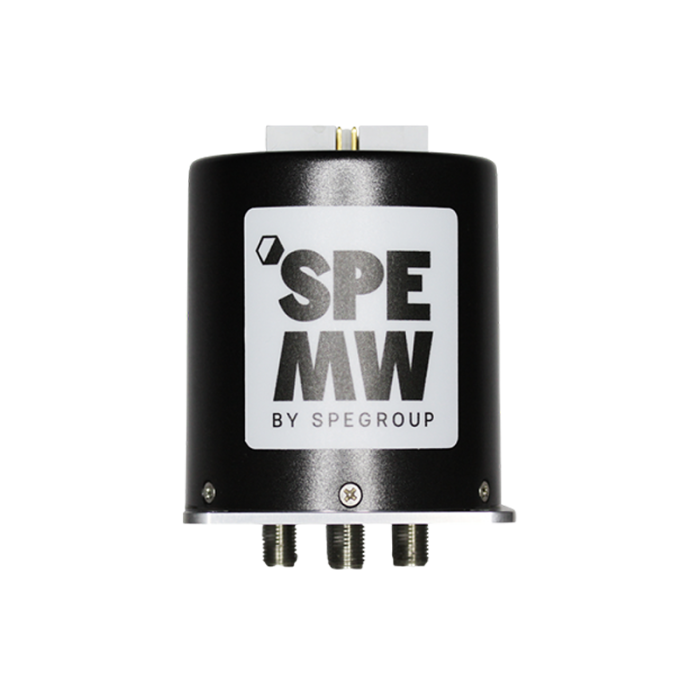

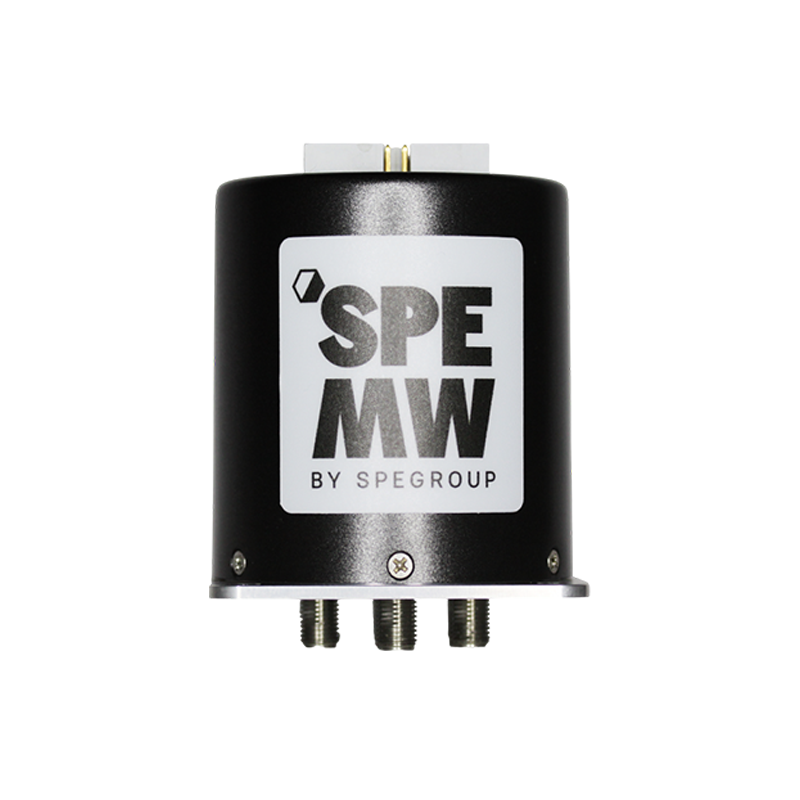

Электромеханический СВЧ переключатель 1-в-6 DC-40 ГГц SK87106D

Электромеханический СВЧ переключатель 1-в-6 DC-40 ГГц SK87106D

Электромеханический СВЧ-переключатель SK87106D (конфигурация 1-в-6, SP6T) работает в диапазоне частот от постоянного тока до 40 ГГц и предназначен для коммутации СВЧ-сигналов между одним общим и шестью раздельными каналами в измерительных стендах, тестовых системах, антенно-фидерных трактах и лабораторном оборудовании. Является функциональным аналогом серии Keysight 87106, что упрощает подбор замены в существующих системах.

Катушки с механизмом фиксации положения удерживают выбранное состояние без постоянной подачи питания, снижая энергопотребление и нагрев при длительной работе. Управление — стандартными TTL-сигналами, что упрощает интеграцию с контроллерами и автоматизированными испытательными комплексами. Расширенный диапазон до 40 ГГц обеспечивается прецизионными разъёмами типа 2,92 мм (розетка). Время переключения между каналами — не более 15 мс, ресурс с сохранением гарантированных характеристик — не менее 2 млн переключений.

Радиочастотные характеристики (вносимые потери не более 1,2 дБ, изоляция не менее 60 дБ, КСВН не более 1,9 в верхнем поддиапазоне) и высокая повторяемость вносимых потерь при многократных переключениях (не более 0,03 дБ) позволяют использовать переключатели SK87106D в составе прецизионных многоканальных систем и приборов для СВЧ-измерений в расширенном частотном диапазоне до 40 ГГц.

Радиочастотные характеристики по диапазонам:

Особенности:

• Частотный диапазон: от DC до 40 ГГц
• Конфигурация каналов: 1-в-6 (SP6T)
• Катушки с фиксацией положения (латчинг)
• Управление TTL-сигналами
• Разъёмы 2,92 мм (розетка)
• Ресурс — не менее 2 млн переключений
• Высокая повторяемость вносимых потерь при переключении (не более 0,03 дБ)
• Аналог серии Keysight 87106
