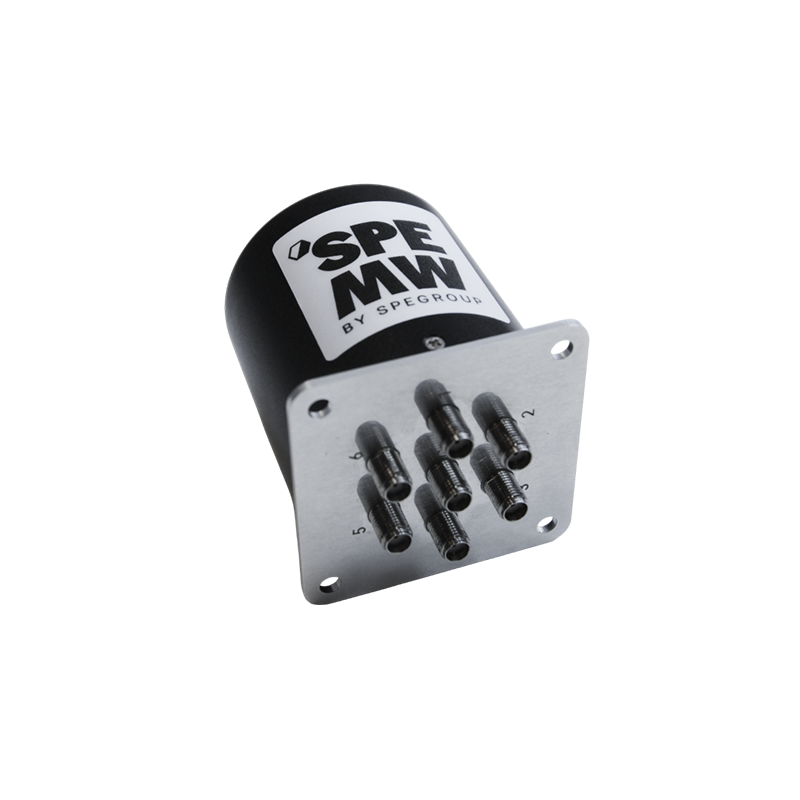

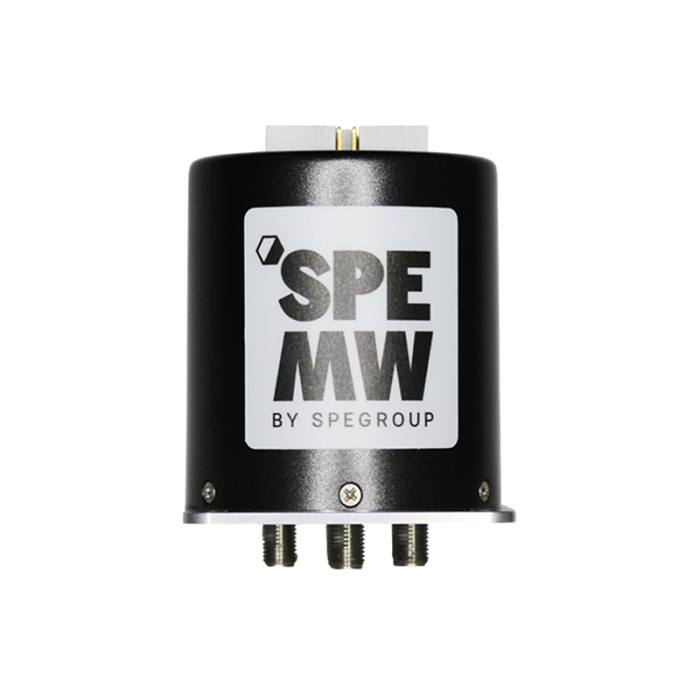

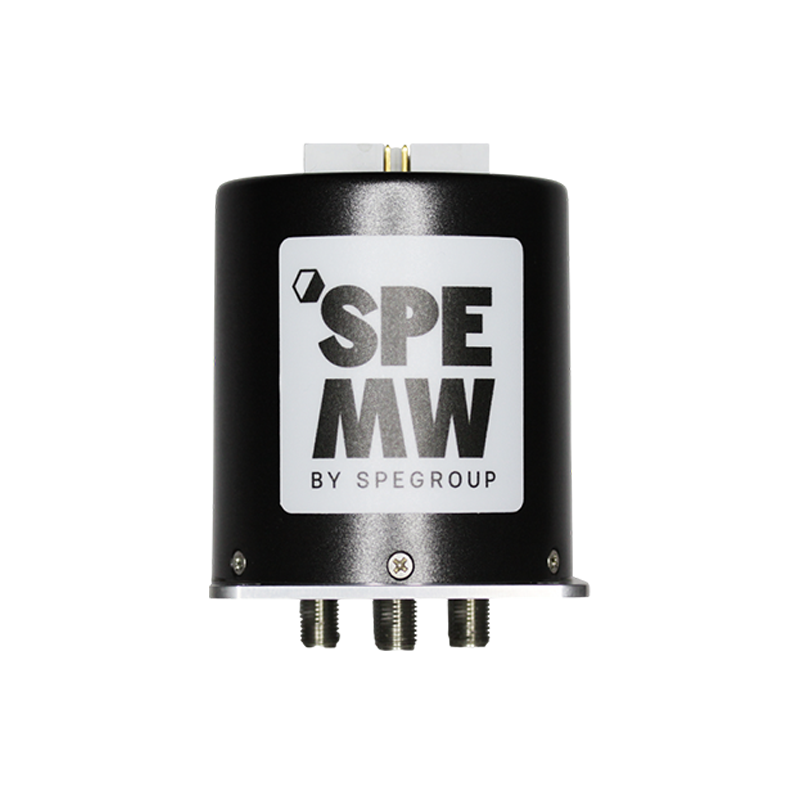

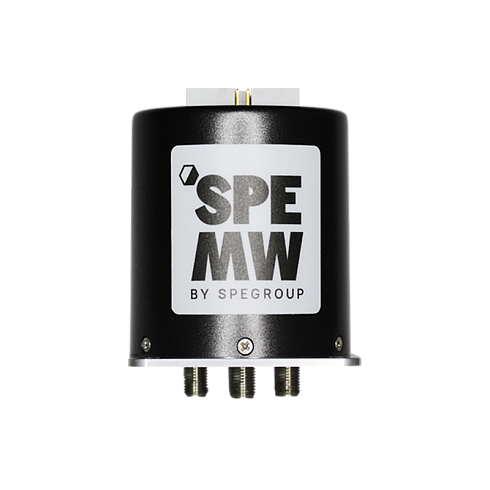

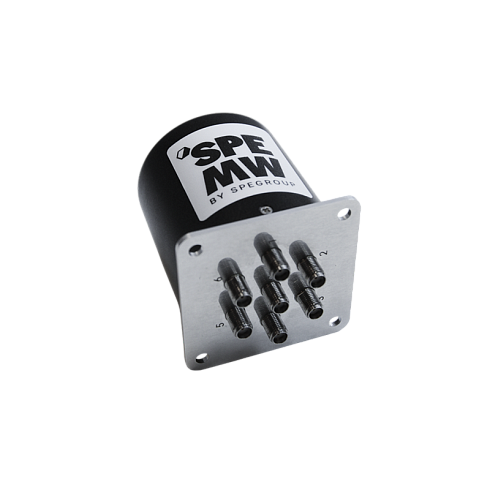

Электромеханический СВЧ переключатель 1-в-6 DC-50 ГГц SK87106M
Частотный диапазон: от DC - 50 ГГц
Конфигурация каналов: 1-в-6
Встроенные согласованные нагрузки
- Частотный диапазон: от DC до 50 ГГц
- Конфигурация каналов: 1-в-6
- Катушки с фиксацией
- Управление TTL сигналами
- Высокая повторяемость вносимых потерь при переключении
- Аналог серии Keysight 87106
РАДИОЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ:
|
Частотный диапазон (ГГц) |
Вносимые потери (дБ, макс.) |
Изоляция (дБ, мин.) |
КСВН (макс.) |
Макс. мощность (Вт) |
|
DC-4 |
0,2 |
80 |
1,3 |
20 |
|
4-26,5 |
0,8 |
70 |
1,7 |
5 |
|
26,5-50 |
1,2 |
60 |
1,9 |
2 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Тип коаксиальных соединителей |
2,4 мм (розетка) |
|
Волновое сопротивление каналов |
50 Ом |
|
Повторяемость вносимых потерь (макс.) |
0,1 дБ |
|
Количество циклов переключения (мин.) |
1 млн. |
|
Время переключения (макс.) |
15 мс |
|
Вес (макс.) |
240 гр. |
