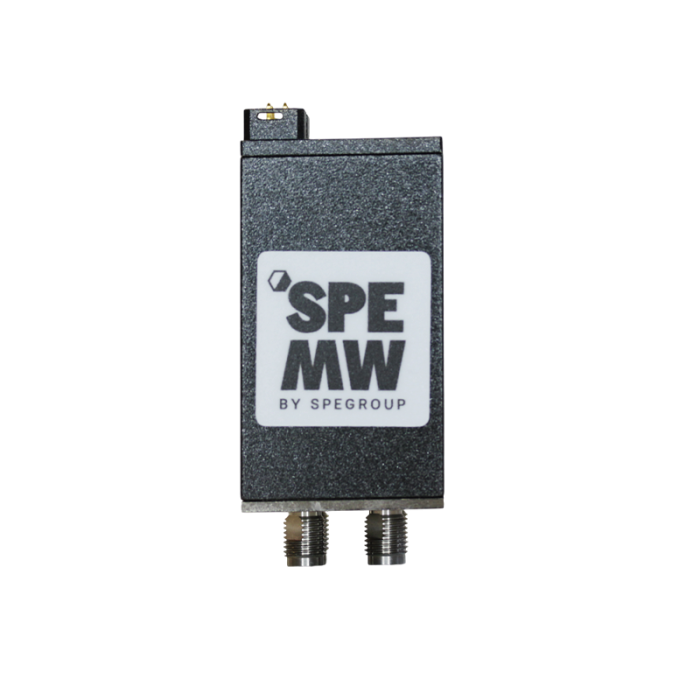

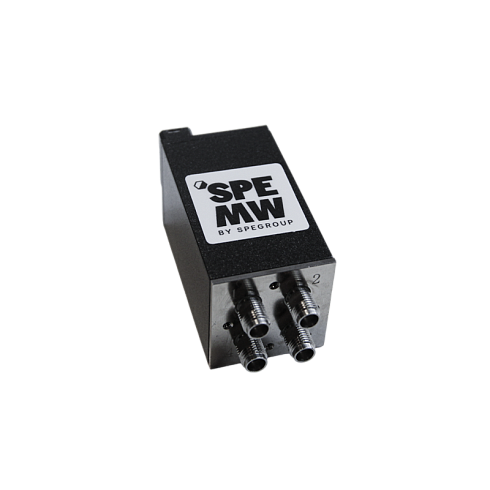

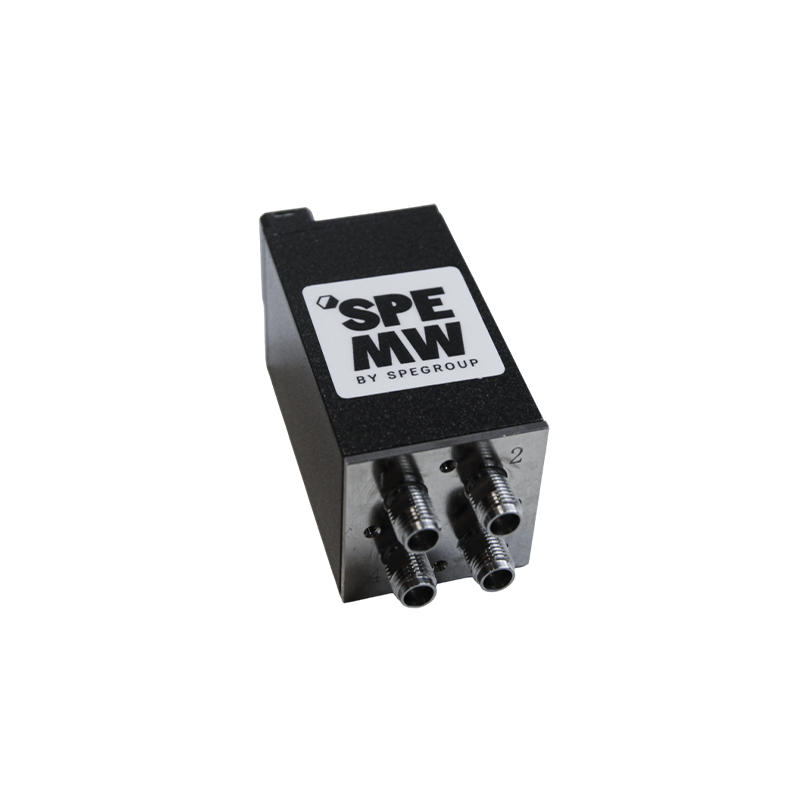

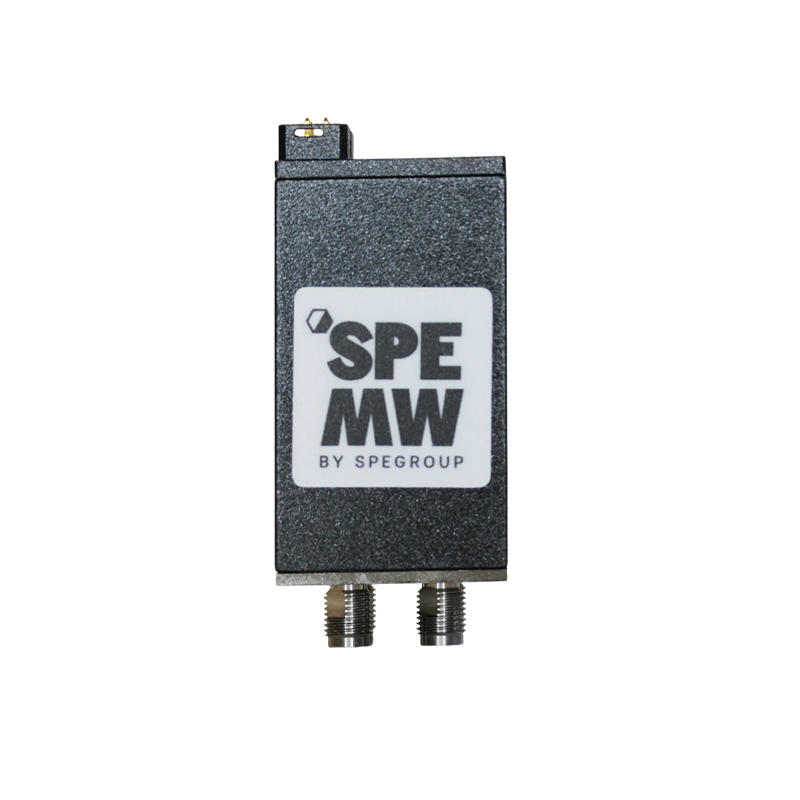

Электромеханический СВЧ переключатель 2-в-2 DC-40 ГГц SK87222D (12V)
Конфигурация каналов: 2-в-2
Без встроенных нагрузок
Напряжение питания: +12
Электромеханический СВЧ переключатель 2-в-2 DC-40 ГГц SK87222D (12V)
Электромеханический СВЧ-переключатель SK87222D (12V) (конфигурация 2-в-2) работает в диапазоне частот от постоянного тока до 40 ГГц и предназначен для независимой коммутации СВЧ-сигналов по двум каналам одновременно в измерительных стендах, тестовых системах, антенно-фидерных трактах и лабораторном оборудовании. Является функциональным аналогом серии Keysight 87222x, что упрощает подбор замены в существующих системах. Исполнение с напряжением питания катушек 12 В удобно для интеграции в системы с низковольтным питанием, где применение стандартных 24-вольтовых моделей нежелательно или невозможно.
Катушки с механизмом фиксации положения удерживают выбранное состояние без постоянной подачи питания, снижая энергопотребление и нагрев при длительной работе. Управление — стандартными TTL-сигналами, что упрощает интеграцию с контроллерами и автоматизированными испытательными комплексами. Расширенный диапазон до 40 ГГц обеспечивается прецизионными разъёмами типа 2,92 мм (розетка). Время переключения между каналами — не более 15 мс, ресурс с сохранением гарантированных характеристик — не менее 2 млн переключений.
Радиочастотные характеристики (вносимые потери не более 1,2 дБ, изоляция не менее 60 дБ, КСВН не более 1,8 в верхнем поддиапазоне) и высокая повторяемость вносимых потерь при многократных переключениях (не более 0,03 дБ) позволяют использовать переключатели SK87222D (12V) в составе прецизионных двухканальных систем и приборов для СВЧ-измерений в расширенном частотном диапазоне до 40 ГГц.
Радиочастотные характеристики по диапазонам:
| Частотный диапазон, ГГц | Вносимые потери, дБ (макс.) | Изоляция, дБ (мин.) | КСВН (макс.) | Макс. мощность, Вт |
|---|---|---|---|---|
| DC–4 | 0,3 | 80 | 1,2 | 20 |
| 4–20 | 1,0 | 70 | 1,5 | 5 |
| 20–40 | 1,2 | 60 | 1,8 | 2 |
Особенности:
- Частотный диапазон: от DC до 40 ГГц
- Конфигурация каналов: 2-в-2
- Напряжение питания катушек — 12 В
- Катушки с фиксацией положения (латчинг)
- Управление TTL-сигналами

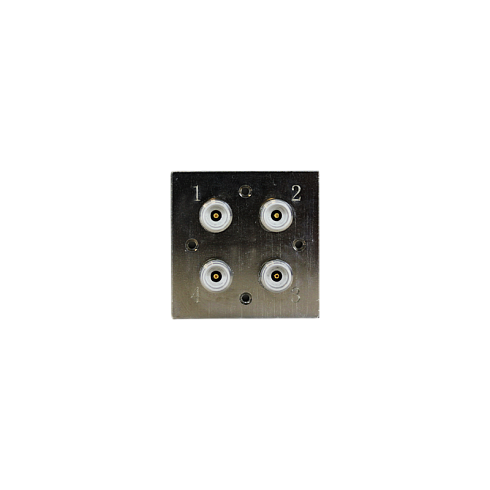

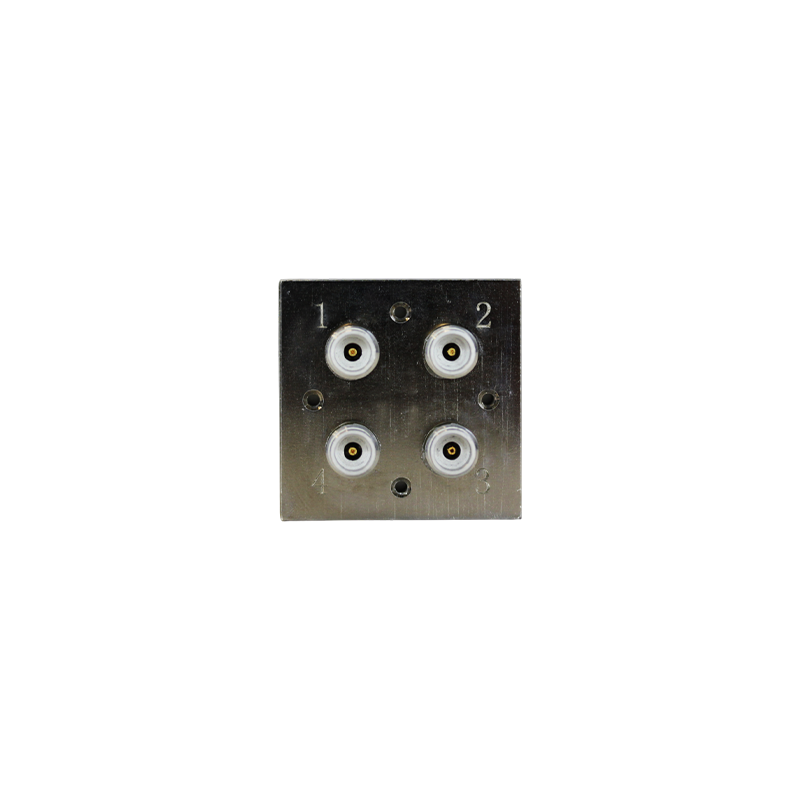

- Разъёмы 2,92 мм (розетка)
- Ресурс — не менее 2 млн переключений
- Высокая повторяемость вносимых потерь при переключении (не более 0,03 дБ)
- Аналог серии Keysight 87222x
Технические характеристики:
| Параметр | Значение |
|---|---|
| Тип коаксиальных соединителей | 2,92 мм (розетка) |
| Волновое сопротивление тракта | 50 Ом |
| Повторяемость вносимых потерь (макс.) | 0,03 дБ |
| Количество циклов переключения (мин.) | 2 млн |
| Время переключения (макс.) | 15 мс |
| Вес (макс.) | 150 г |
