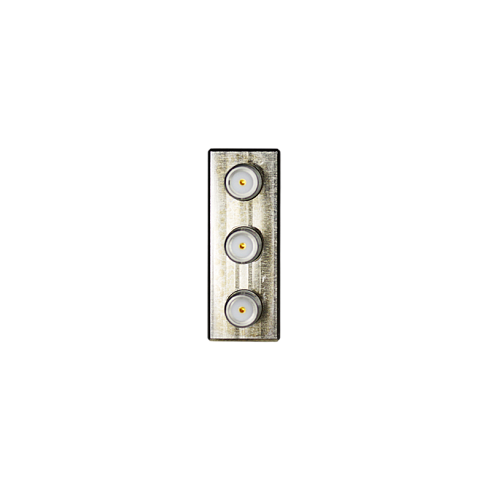

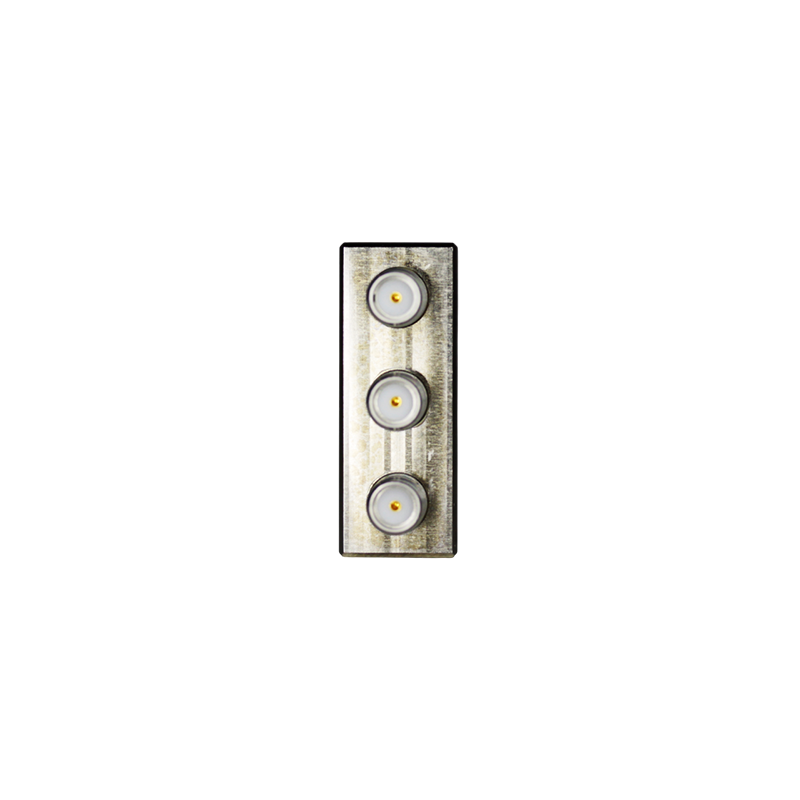

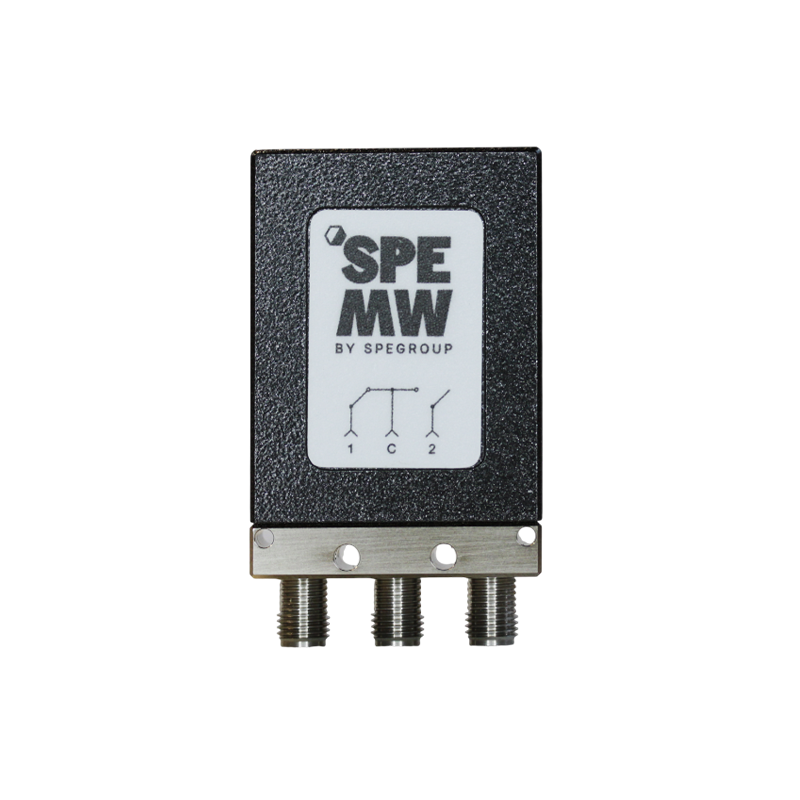

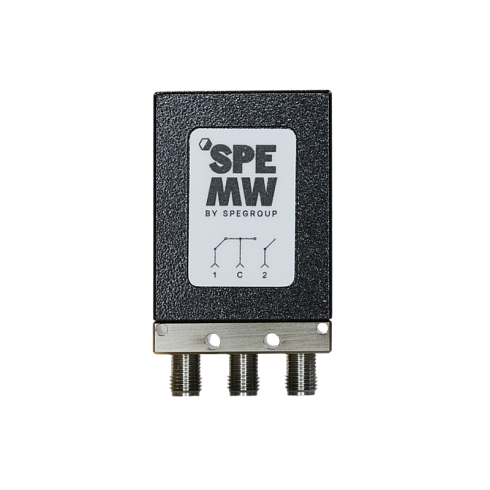

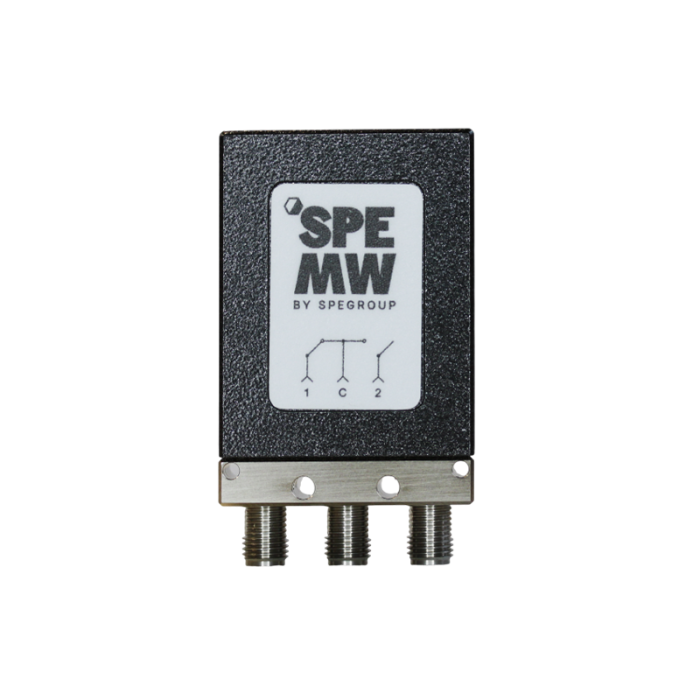

Электромеханический СВЧ переключатель 1-в-2 DC-40 ГГц SK87122D
Конфигурация каналов: 1-в-2
Без встроенных нагрузок
Электромеханический СВЧ переключатель 1-в-2 DC-40 ГГц SK87122D
Электромеханический СВЧ-переключатель SK87122D (конфигурация 1-в-2, SPDT) работает в диапазоне частот от постоянного тока до 40 ГГц и предназначен для коммутации СВЧ-сигналов в измерительных стендах, тестовых системах, антенно-фидерных трактах и лабораторном оборудовании. Является функциональным аналогом популярной серии Keysight N1810UL, что упрощает подбор замены в существующих системах.
В отличие от версии со встроенными нагрузками, переключатель SK87122D не имеет встроенных согласованных нагрузок на неиспользуемом канале — такое исполнение применяется, когда согласование неиспользуемого выхода обеспечивается внешними элементами тракта или не требуется по условиям задачи. Катушки с механизмом фиксации положения удерживают выбранное состояние без постоянной подачи питания, снижая энергопотребление и нагрев при длительной работе. Управление — стандартными TTL-сигналами, что упрощает интеграцию с контроллерами и автоматизированными испытательными комплексами. Расширенный диапазон до 40 ГГц обеспечивается прецизионными разъёмами типа 2,92 мм (розетка). Время переключения между каналами — не более 15 мс, ресурс с сохранением гарантированных характеристик — не менее 3 млн переключений.
Радиочастотные характеристики (вносимые потери не более 0,8 дБ, изоляция не менее 60 дБ, КСВН не более 1,8 в верхнем поддиапазоне) и высокая повторяемость вносимых потерь при многократных переключениях (не более 0,03 дБ) позволяют использовать переключатели SK87122D в составе прецизионных систем и приборов для СВЧ-измерений и коммутационных матриц в расширенном частотном диапазоне.
Радиочастотные характеристики по диапазонам:
| Частотный диапазон, ГГц | Вносимые потери, дБ (макс.) | Изоляция, дБ (мин.) | КСВН (макс.) | Макс. мощность, Вт |
|---|---|---|---|---|
| DC–10 | 0,4 | 80 | 1,3 | 30 |
| 10–20 | 0,6 | 70 | 1,5 | 10 |
| 20–40 | 0,8 | 60 | 1,8 | 5 |
Особенности:
- Частотный диапазон: от DC до 40 ГГц
- Конфигурация каналов: 1-в-2 (SPDT)
- Без встроенных согласованных нагрузок
- Катушки с фиксацией положения (латчинг)
- Управление TTL-сигналами
- Разъёмы 2,92 мм (розетка)
- Ресурс — не менее 3 млн переключений
- Высокая повторяемость вносимых потерь при переключении (не более 0,03 дБ)
- Аналог серии Keysight N1810UL
Технические характеристики:
| Параметр | Значение |
|---|---|
| Тип коаксиальных соединителей | 2,92 мм (розетка) |
| Волновое сопротивление тракта | 50 Ом |
| Повторяемость вносимых потерь (макс.) | 0,03 дБ |
| Количество циклов переключения (мин.) | 3 млн |
| Время переключения (макс.) | 15 мс |
| Вес (макс.) | 60 г |
