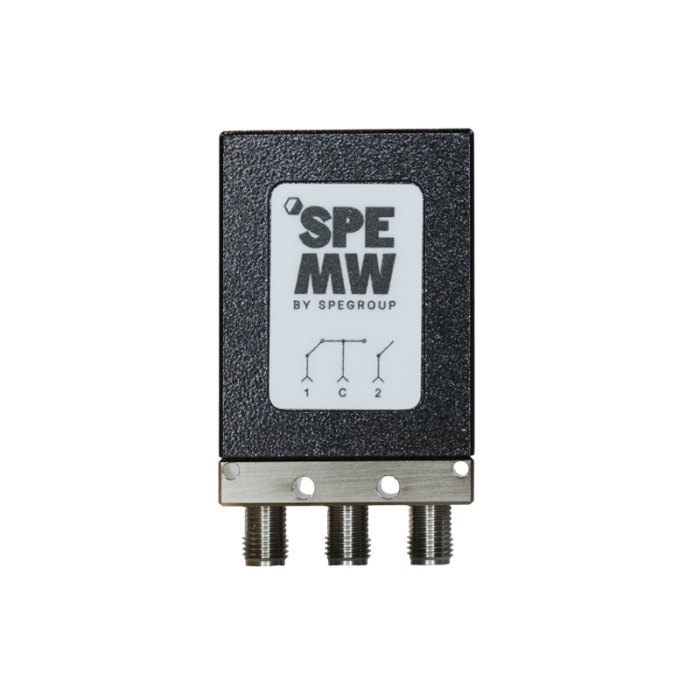

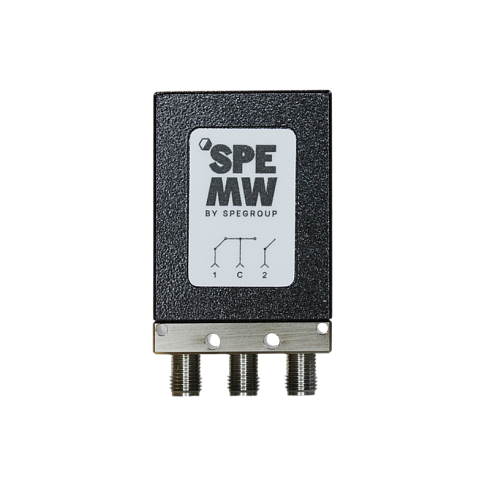

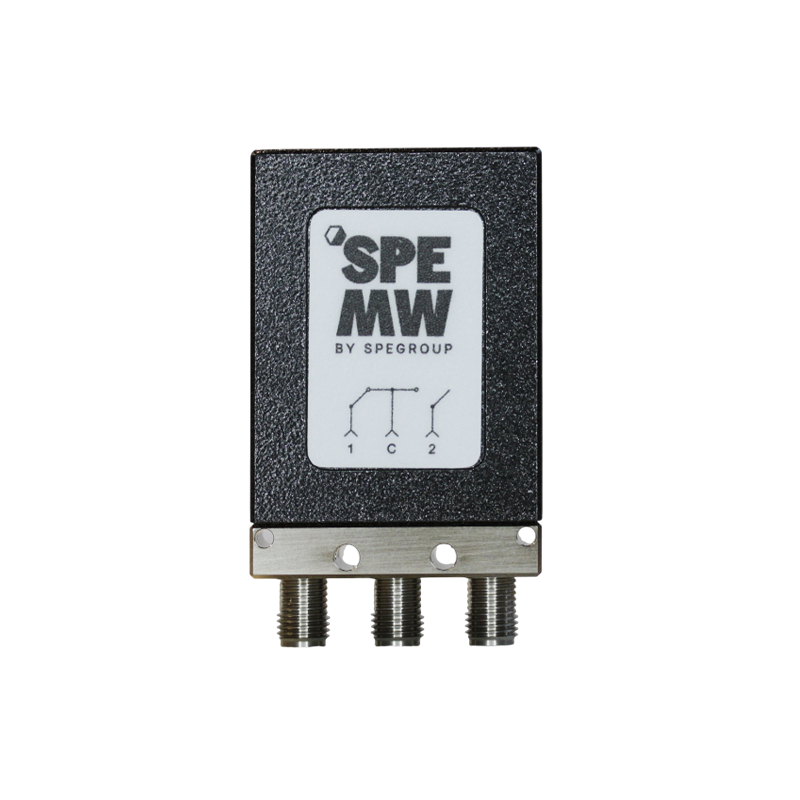

Электромеханический СВЧ переключатель 1-в-2 DC-50 ГГц SK87122M
Конфигурация каналов: 1-в-2
Без встроенных нагрузок
Электромеханический СВЧ переключатель 1-в-2 DC-50 ГГц SK87122M
Электромеханический СВЧ-переключатель SK87122M (конфигурация 1-в-2, SPDT) работает в диапазоне частот от постоянного тока до 50 ГГц и предназначен для коммутации СВЧ-сигналов в измерительных стендах, тестовых системах, антенно-фидерных трактах и лабораторном оборудовании. Является функциональным аналогом популярной серии Keysight N1810UL, что упрощает подбор замены в существующих системах.
В отличие от версии со встроенными нагрузками, переключатель SK87122M не имеет встроенных согласованных нагрузок на неиспользуемом канале — такое исполнение применяется, когда согласование неиспользуемого выхода обеспечивается внешними элементами тракта или не требуется по условиям задачи. Катушки с механизмом фиксации положения удерживают выбранное состояние без постоянной подачи питания, снижая энергопотребление и нагрев при длительной работе. Управление — стандартными TTL-сигналами, что упрощает интеграцию с контроллерами и автоматизированными испытательными комплексами. Расширенный диапазон до 50 ГГц обеспечивается прецизионными разъёмами типа 2,4 мм (розетка). Время переключения между каналами — не более 15 мс, ресурс с сохранением гарантированных характеристик — не менее 2 млн переключений.
Радиочастотные характеристики (вносимые потери не более 0,8 дБ, изоляция не менее 70 дБ, КСВН не более 1,8 в верхнем поддиапазоне) и высокая повторяемость вносимых потерь при многократных переключениях (не более 0,05 дБ) позволяют использовать переключатели SK87122M в составе прецизионных систем и приборов для СВЧ-измерений и коммутационных матриц в расширенном частотном диапазоне до 50 ГГц.
Радиочастотные характеристики по диапазонам:
| Частотный диапазон, ГГц | Вносимые потери, дБ (макс.) | Изоляция, дБ (мин.) | КСВН (макс.) | Макс. мощность, Вт |
|---|---|---|---|---|
| DC–10 | 0,6 | 85 | 1,25 | 20 |
| 10–20 | 0,8 | 77 | 1,5 | 10 |
| 20–50 | 0,8 | 70 | 1,8 | 5 |
Особенности:
- Частотный диапазон: от DC до 50 ГГц
- Конфигурация каналов: 1-в-2 (SPDT)
- Без встроенных согласованных нагрузок
- Катушки с фиксацией положения (латчинг)
- Управление TTL-сигналами

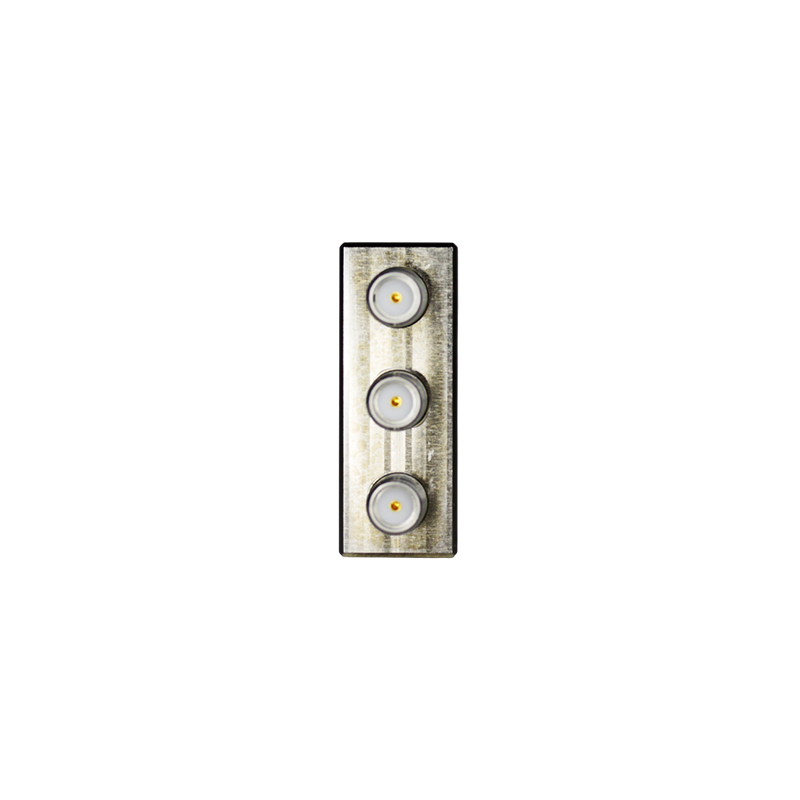

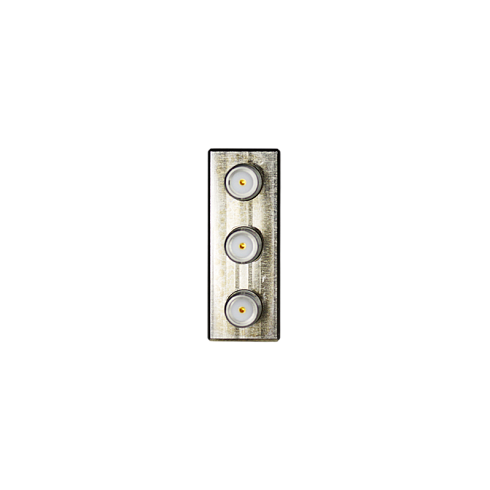

- Разъёмы 2,4 мм (розетка)
- Ресурс — не менее 2 млн переключений
- Высокая повторяемость вносимых потерь при переключении (не более 0,05 дБ)
- Аналог серии Keysight N1810UL
Технические характеристики:
| Параметр | Значение |
|---|---|
| Тип коаксиальных соединителей | 2,4 мм (розетка) |
| Волновое сопротивление тракта | 50 Ом |
| Повторяемость вносимых потерь (макс.) | 0,05 дБ |
| Количество циклов переключения (мин.) | 2 млн |
| Время переключения (макс.) | 15 мс |
| Вес (макс.) | 60 г |
