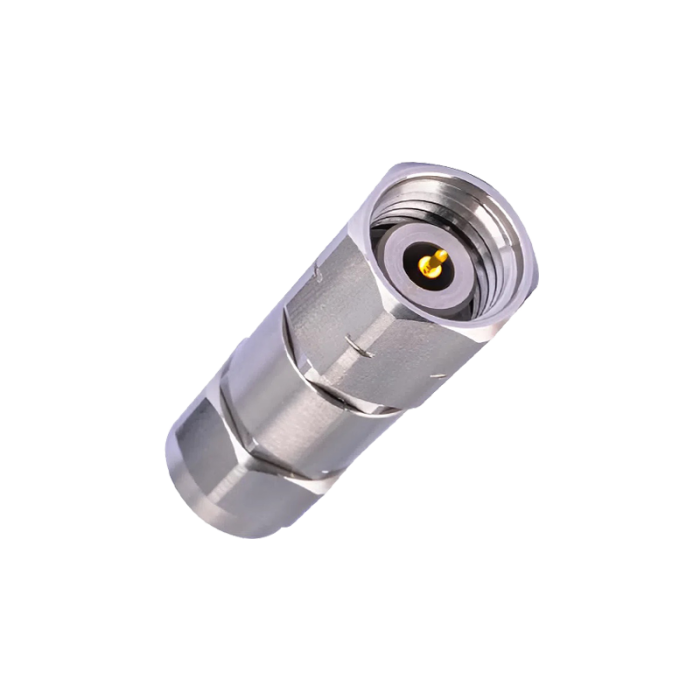

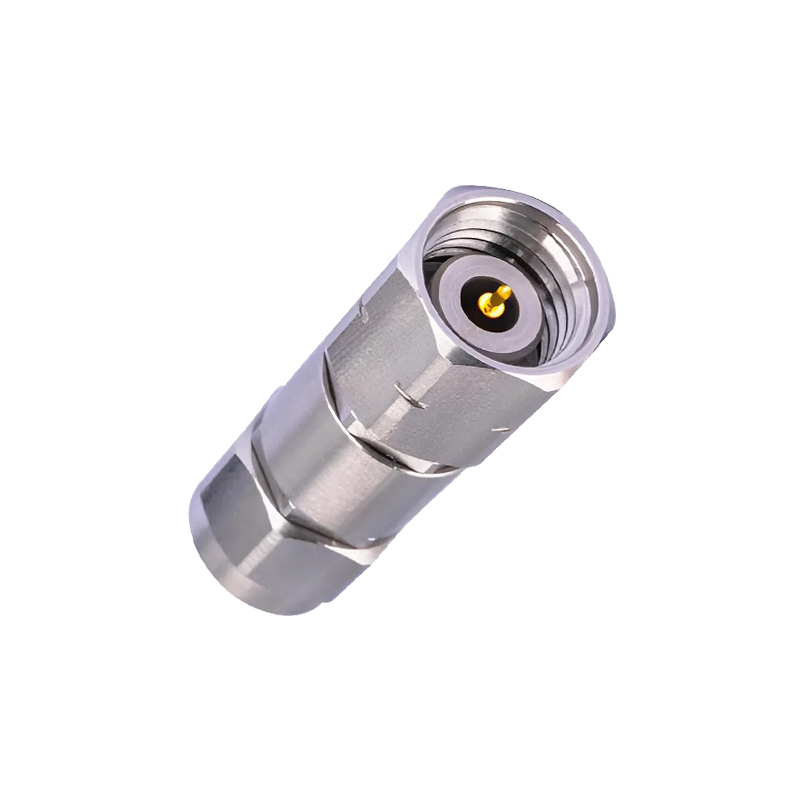

Переход коаксиальный 2,4 мм (вилка) - 2,4 мм (розетка) SPE-2m2f

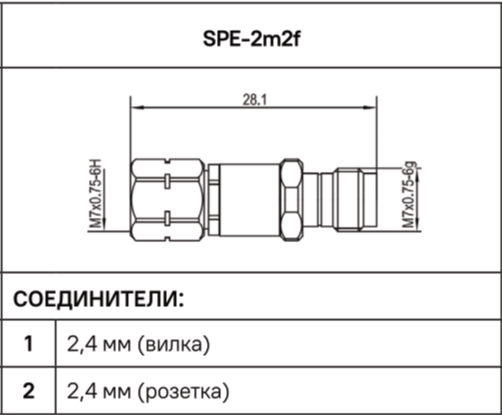

Соединитель 1: 2,4 мм (вилка)
Соединитель 2: 2,4 мм (розетка)
Переход коаксиальный 2,4 мм (вилка) - 2,4 мм (розетка) SPE-2m2f
Переход коаксиальный SPE-2m2f предназначен для соединения линий с разъёмами 2,4 мм разного пола — вилка на одном конце, розетка на другом. Такой адаптер применяется, когда нужно состыковать два устройства или кабельные сборки с одинаковым типом соединителя, либо сменить пол разъёма на одном из портов измерительного тракта. Обеспечивает стабильную передачу сигнала в диапазоне частот от постоянного тока до 50 ГГц при низком КСВН (≤1,15) и волновом сопротивлении 50 Ом — оптимален для прецизионных СВЧ-измерений, калибровки анализаторов цепей, лабораторных и производственных применений.
Корпус изготовлен из нержавеющей стали, центральный контакт — из позолоченной бериллиевой бронзы, диэлектрик — полиэфиримид (PEI). Данное сочетание материалов обеспечивает механическую прочность, стойкость к внешним воздействиям и стабильность электрических параметров при многократных подключениях (ресурс — более 5000 циклов сочленения-расчленения).
Переход сохраняет работоспособность в широком температурном диапазоне от -55°C до +165°C, что позволяет использовать его как в лабораторных условиях, так и в более жёстких индустриальных условиях эксплуатации.
Применение:
СВЧ-измерения, тестовые стенды, лабораторное и производственное оборудование миллиметрового диапазона.
Характеристики:
| Соединитель 1 | 2,4 мм (вилка) |
| Соединитель 2 | 2,4 мм (розетка) |
| Частотный диапазон | DC–50 ГГц |
| КСВН | ≤1,15 |
| Волновое сопротивление | 50 Ом |
| Температурный диапазон | -55°C … +165°C |
| Ресурс | >5000 циклов |
Материал:
| Корпус | нержавеющая сталь |
| Центральный контакт | позолоченная бериллиевая бронза |
| Диэлектрик | полиэфиримид (PEI) |
