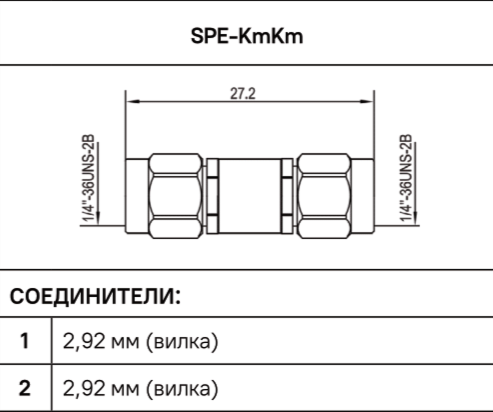

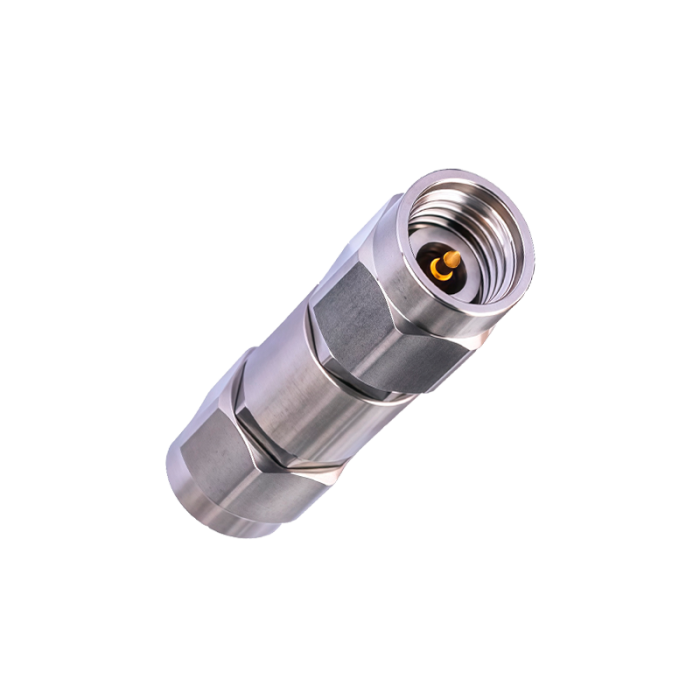

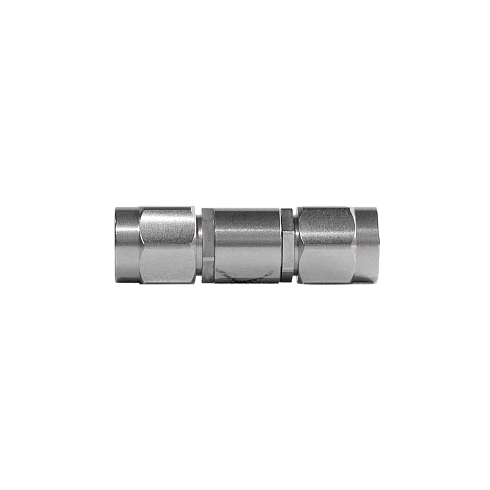

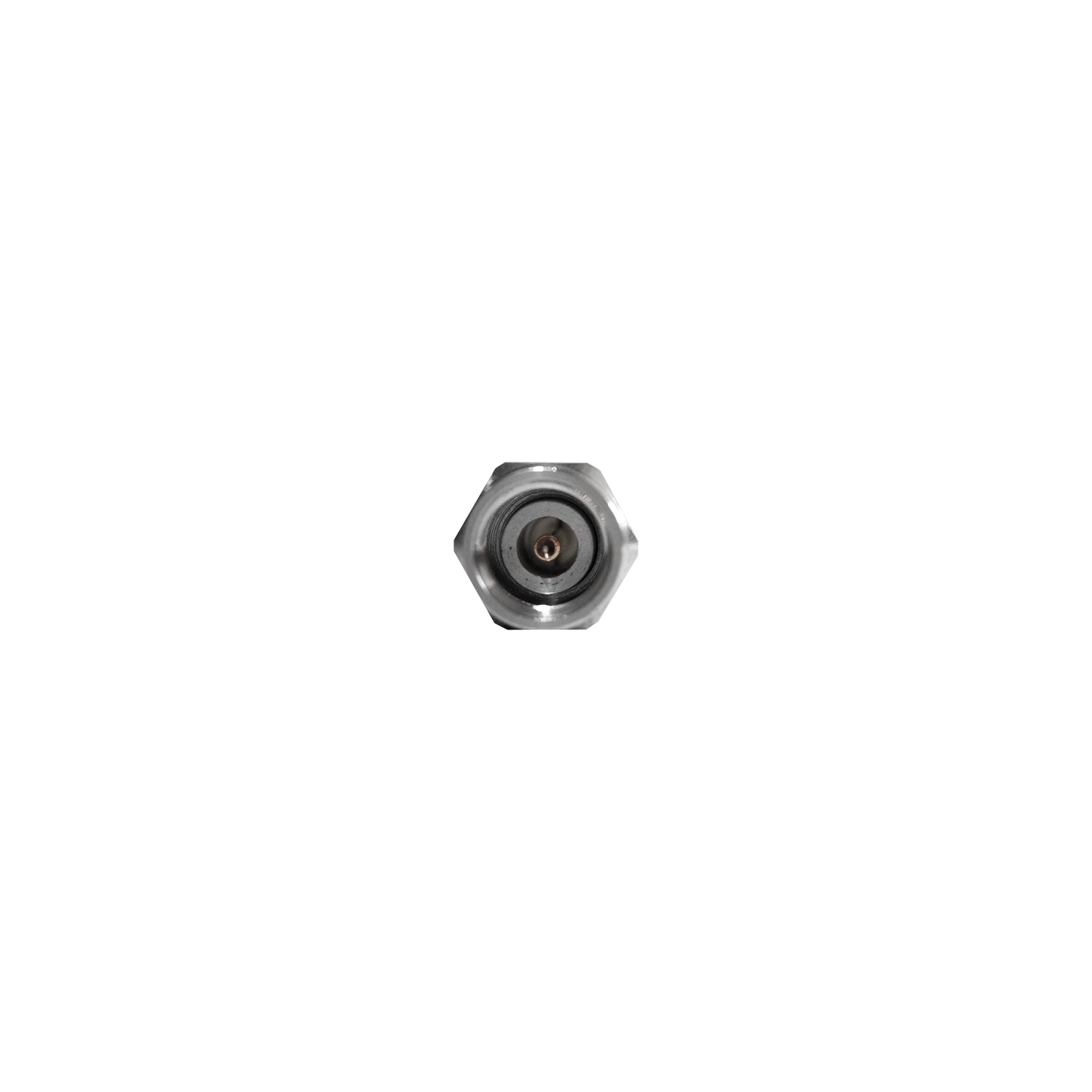

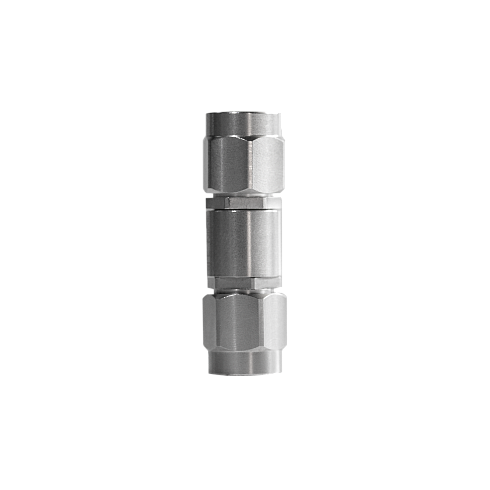

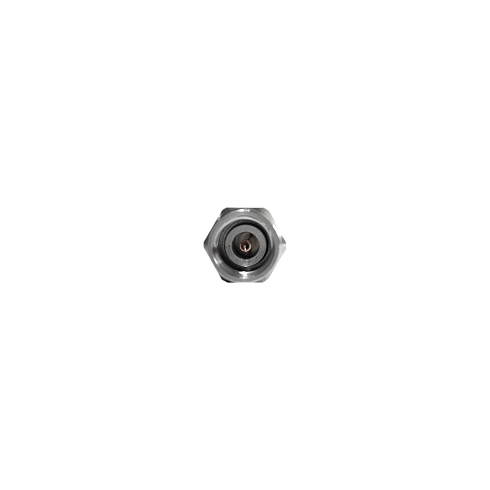

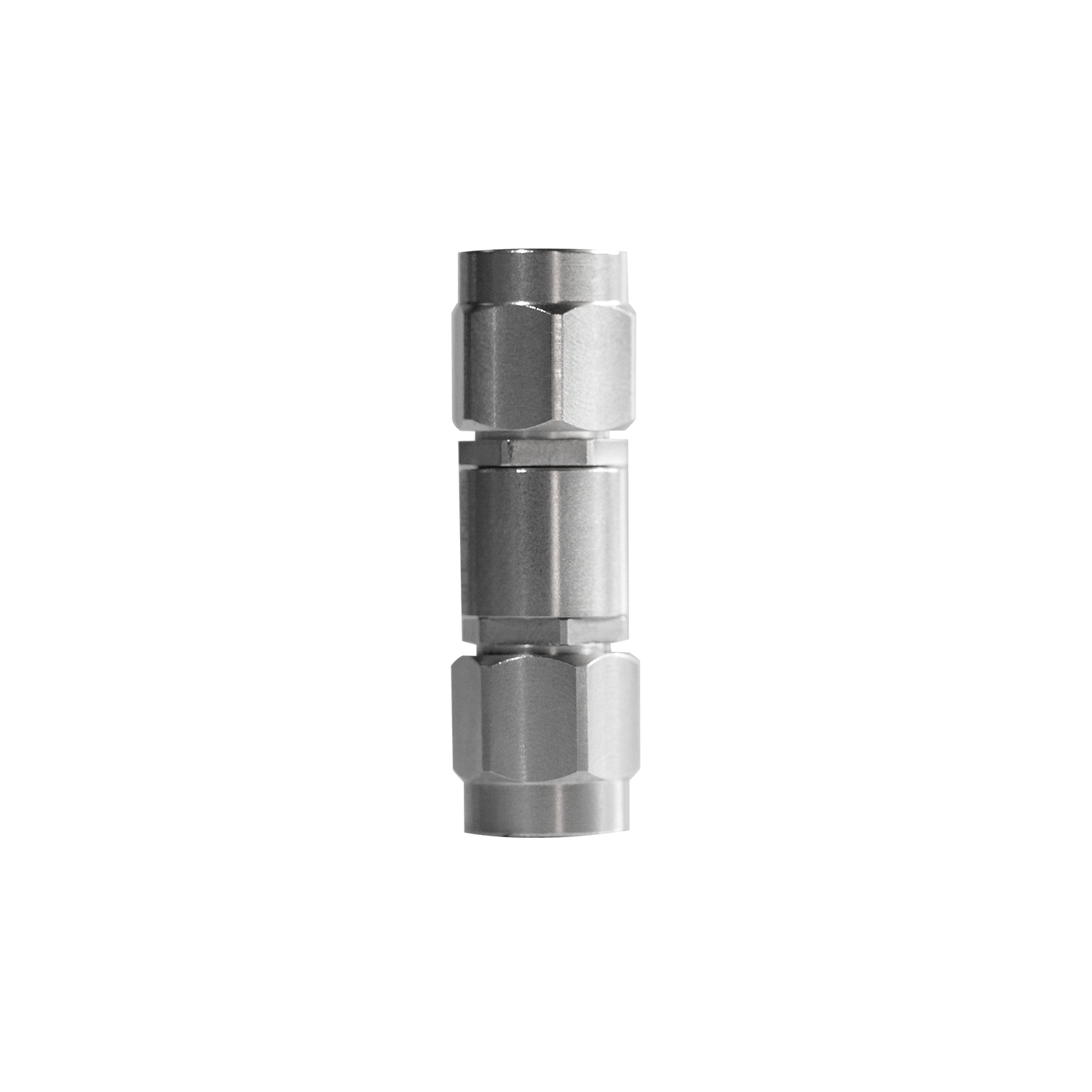

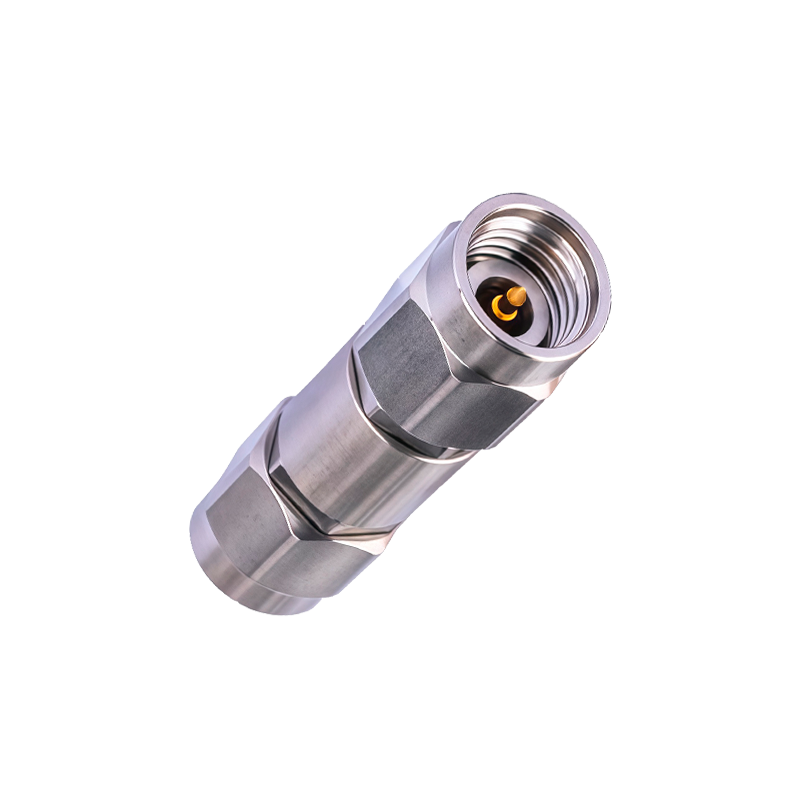

Переход коаксиальный 2,92 мм (вилка) - 2,92 мм (вилка) SPE-KmKm
Соединитель 1: 2,92 мм (вилка)
Соединитель 2: 2,92 мм (вилка)

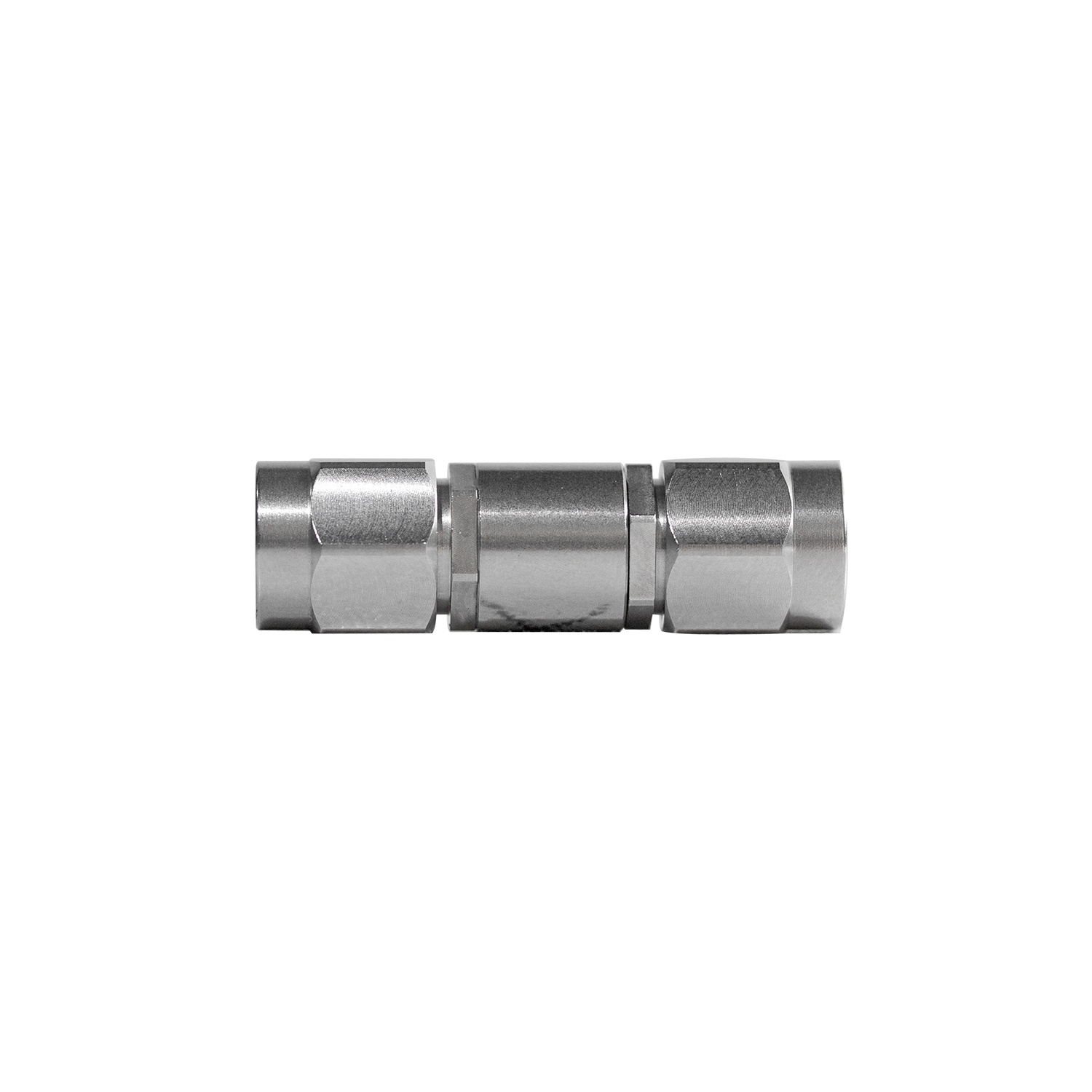

Переход коаксиальный 2,92 мм (вилка) - 2,92 мм (вилка) SPE-KmKm
Переход коаксиальный SPE-KmKm предназначен для соединения элементов коаксиального СВЧ-тракта с разъёмами 2,92 мм (K-типа) типа «вилка». Такой адаптер применяется, когда нужно состыковать между собой две линии или устройства с розеточными разъёмами 2,92 мм — например, при подключении двух измерительных кабельных сборок напрямую друг к другу. Обеспечивает стабильную передачу сигнала в диапазоне частот от постоянного тока до 40 ГГц при низком КСВН (≤1,12) и волновом сопротивлении 50 Ом — оптимален для прецизионных СВЧ-измерений, калибровки анализаторов цепей, лабораторных и производственных применений.
Корпус изготовлен из нержавеющей стали, центральный контакт — из позолоченной бериллиевой бронзы, диэлектрик — полиэфиримид (PEI). Данное сочетание материалов обеспечивает механическую прочность, стойкость к внешним воздействиям и стабильность электрических параметров при многократных подключениях (ресурс — более 6000 циклов сочленения-расчленения).
Переход сохраняет работоспособность в широком температурном диапазоне от -55°C до +165°C, что позволяет использовать его как в лабораторных условиях, так и в более жёстких индустриальных условиях эксплуатации.
Применение:
СВЧ-измерения, тестовые стенды, лабораторное и производственное оборудование миллиметрового диапазона.
Характеристики:
| Соединитель 1 | 2,92 мм (вилка) |
| Соединитель 2 | 2,92 мм (вилка) |
| Частотный диапазон | DC–40 ГГц |
| КСВН | ≤1,12 |
| Волновое сопротивление | 50 Ом |
| Температурный диапазон | -55°C … +165°C |
| Ресурс | >6000 циклов |
Материал:
| Корпус | нержавеющая сталь |
| Центральный контакт | позолоченная бериллиевая бронза |
| Диэлектрик | полиэфиримид (PEI) |
