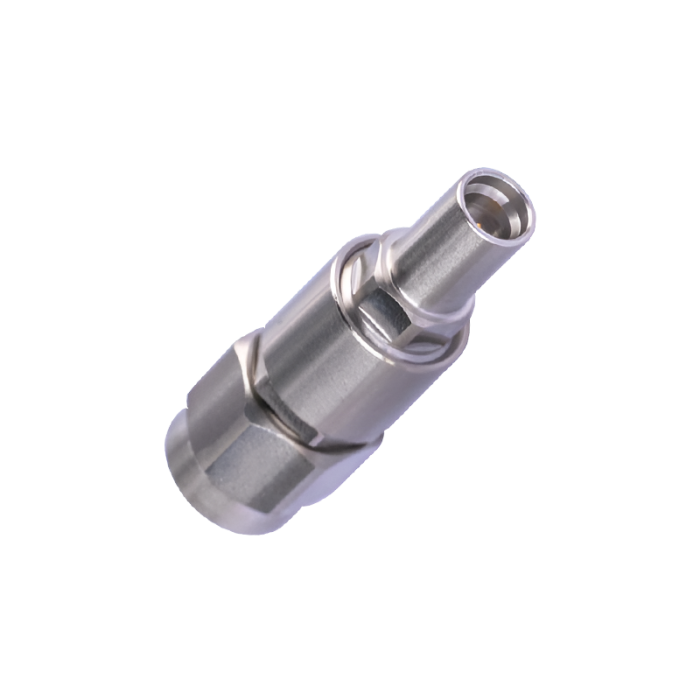

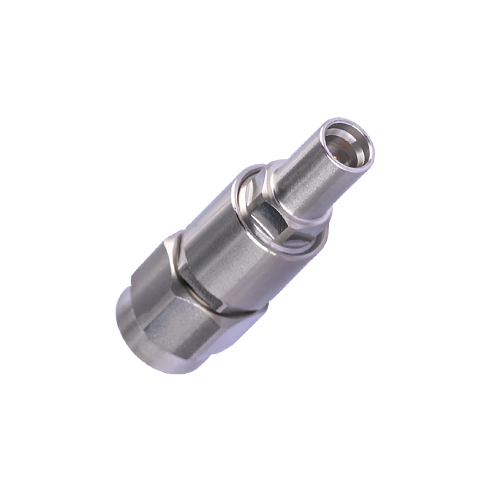

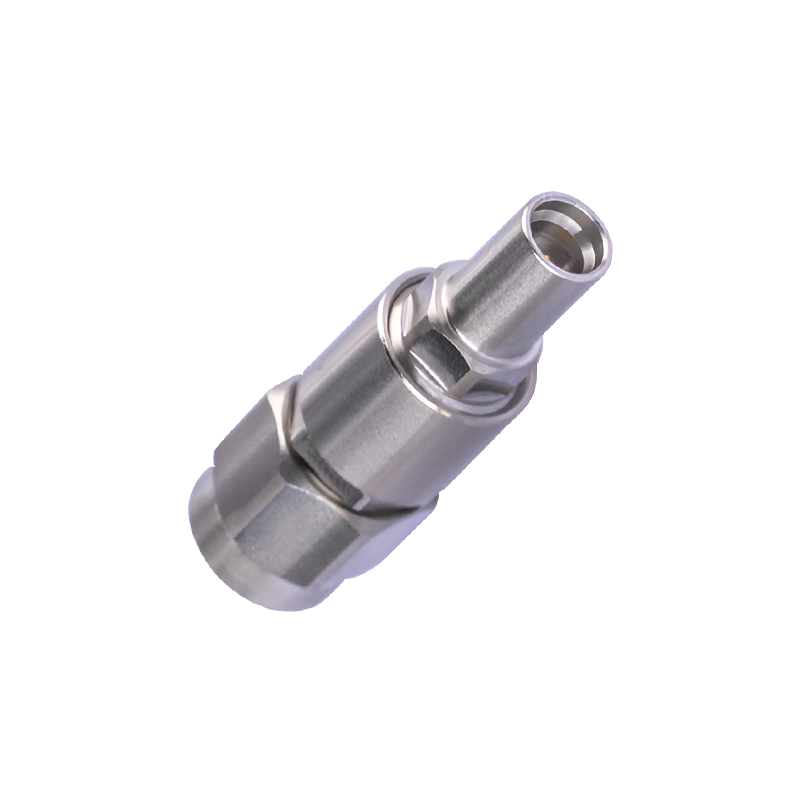

Переход коаксиальный 3,5 мм (вилка) - SMP (розетка) SPE-3mPf
Соединитель 1: 3,5 мм (вилка)
Соединитель 2: SMP (розетка)
Переход коаксиальный 3,5 мм (вилка) - SMP (розетка) SPE-3mPf
Переход коаксиальный SPE-3mPf предназначен для соединения линий с разъёмами разных серий и разного пола — 3,5 мм (вилка) на одном конце и SMP (розетка) на другом. Такой адаптер применяется, когда нужно подключить устройство с разъёмом 3,5 мм к прибору или кабелю с малогабаритным вилочным разъёмом SMP — например, в компактных СВЧ-модулях и сборках, где важна минимизация габаритов соединения. Обеспечивает стабильную передачу сигнала в диапазоне частот от постоянного тока до 26,5 ГГц при КСВН (≤1,2) и волновом сопротивлении 50 Ом — подходит для СВЧ-измерений, лабораторных и производственных применений.
Корпус со стороны 3,5 мм изготовлен из нержавеющей стали, корпус со стороны SMP (розетка) — из позолоченной бериллиевой бронзы; центральный контакт — из позолоченной бериллиевой бронзы; диэлектрик выполнен из полиэфиримида (PEI) и тефлона (PTFE). Такое сочетание материалов обеспечивает надёжный контакт и стабильность электрических параметров при подключении разъёмов разных типов (ресурс — более 2000 циклов сочленения-расчленения).
Переход сохраняет работоспособность в широком температурном диапазоне от -55°C до +165°C, что позволяет использовать его как в лабораторных условиях, так и в более жёстких индустриальных условиях эксплуатации.
Применение:
Согласование оборудования разных серий разъёмов (3,5 мм и SMP), компактные СВЧ-сборки, тестовые стенды, лабораторное и производственное оборудование.
Характеристики:
| Соединитель 1 | 3,5 мм (вилка) |
| Соединитель 2 | SMP (розетка) |
| Частотный диапазон | DC–26,5 ГГц |
| КСВН | ≤1,2 |
| Волновое сопротивление | 50 Ом |
| Температурный диапазон | -55°C … +165°C |
| Ресурс | >2000 циклов |
Материал:
| Корпус (3,5 мм) | нержавеющая сталь |
| Корпус (SMP розетка) | позолоченная бериллиевая бронза |
| Центральный контакт | позолоченная бериллиевая бронза |
| Диэлектрик | полиэфиримид (PEI) / тефлон (PTFE) |
