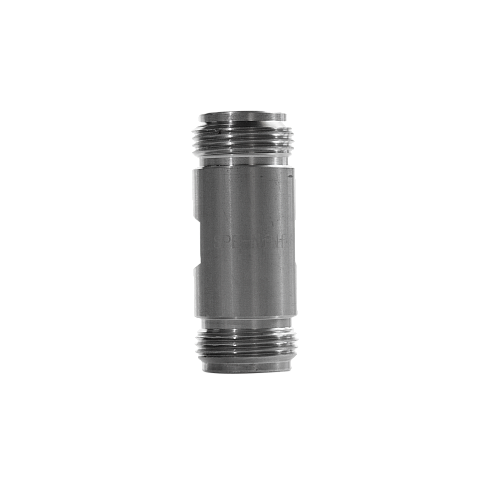

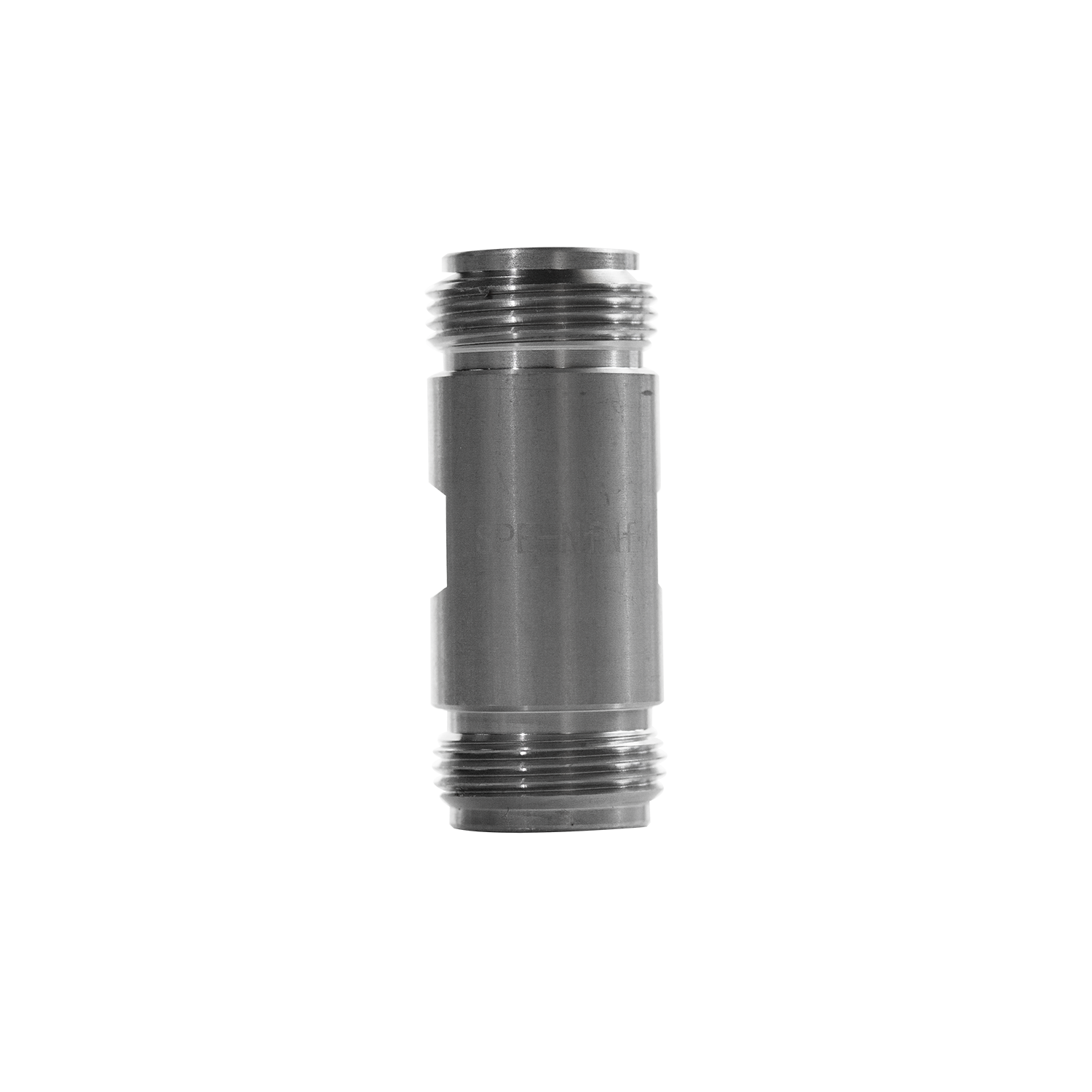

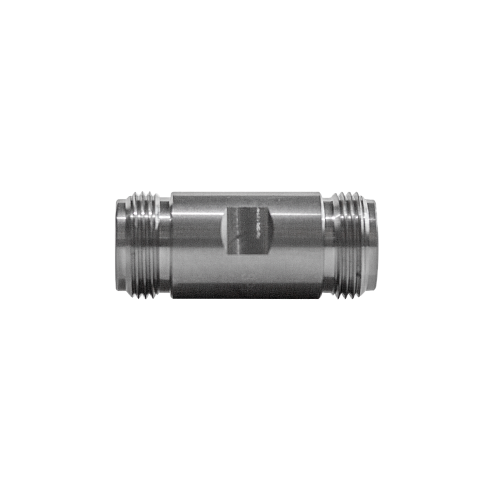

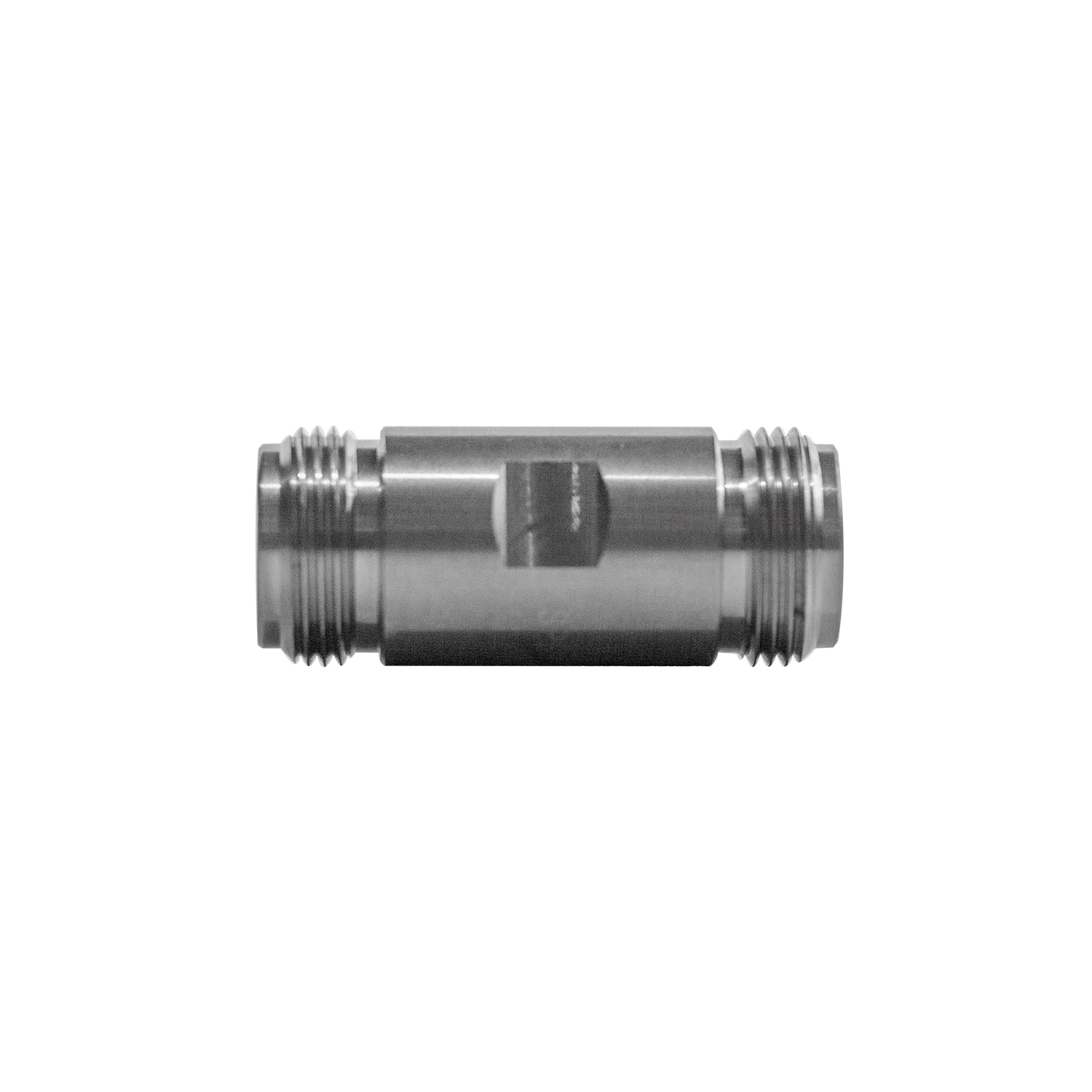

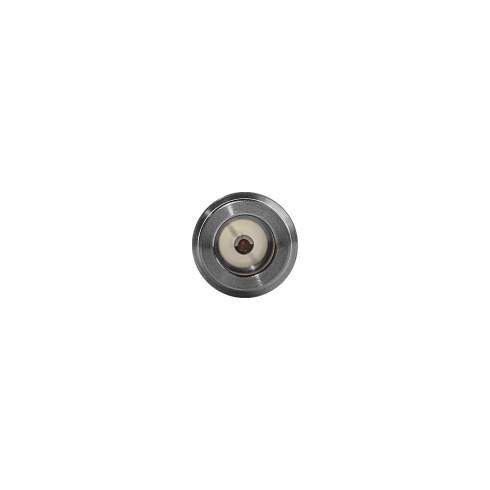

Переход коаксиальный N (розетка) - N (розетка) SPE-NfNf
Соединитель 1: N (розетка)
Соединитель 2: N (розетка)
Переход коаксиальный N (розетка) - N (розетка) SPE-NfNf
Переход коаксиальный NfNf предназначен для соединения элементов коаксиального СВЧ-тракта с разъёмами: N (розетка) и N (розетка). Адаптер обеспечивает стабильную передачу сигнала в диапазоне частот DC-18 ГГц при низком КСВН (≤1,09) и волновом сопротивлении 50 Ом — оптимален для измерительных стендов, калибровки анализаторов цепей, лабораторных и производственных СВЧ-применений.
Корпус изготовлен из нержавеющей стали, центральный контакт — из позолоченной бериллиевой бронзы, диэлектрик — полиэфиримид (PEI). Данное сочетание материалов обеспечивает механическую прочность, стойкость к внешним воздействиям и стабильность электрических параметров при многократных подключениях (ресурс — более 10000 циклов сочленения-расчленения).
Переход сохраняет работоспособность в широком температурном диапазоне от -55°C до +165°C, что позволяет использовать его как в лабораторных условиях, так и в более жёстких индустриальных условиях эксплуатации.
Применение:
СВЧ-измерения, тестовые стенды, лабораторное и производственное оборудование.
Характеристики:
| Соединитель 1 | N (розетка) |
| Соединитель 2 | N (розетка) |
| Частотный диапазон | DC–18 ГГц |
| КСВН | ≤1,09 |
| Волновое сопротивление | 50 Ом |
| Температурный диапазон | -55°C … +165°C |
| Ресурс | >10 000 циклов |
Материал:
| Корпус | нержавеющая сталь |
| Центральный контакт | позолоченная бериллиевая бронза |
| Диэлектрик | полиэфиримид (PEI) |
