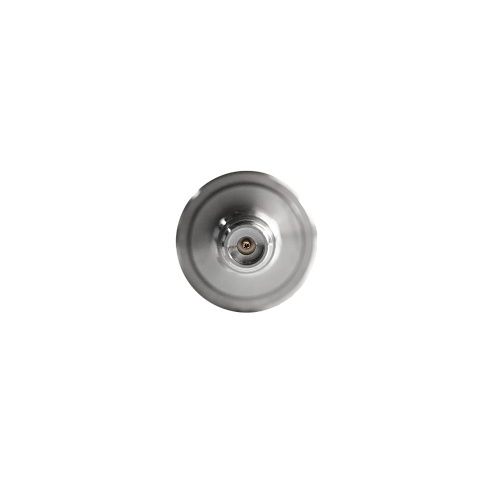

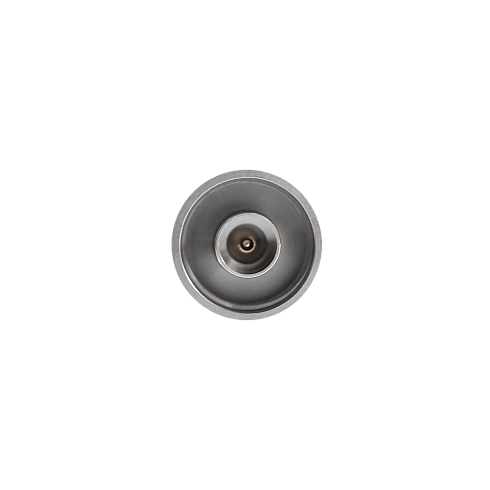

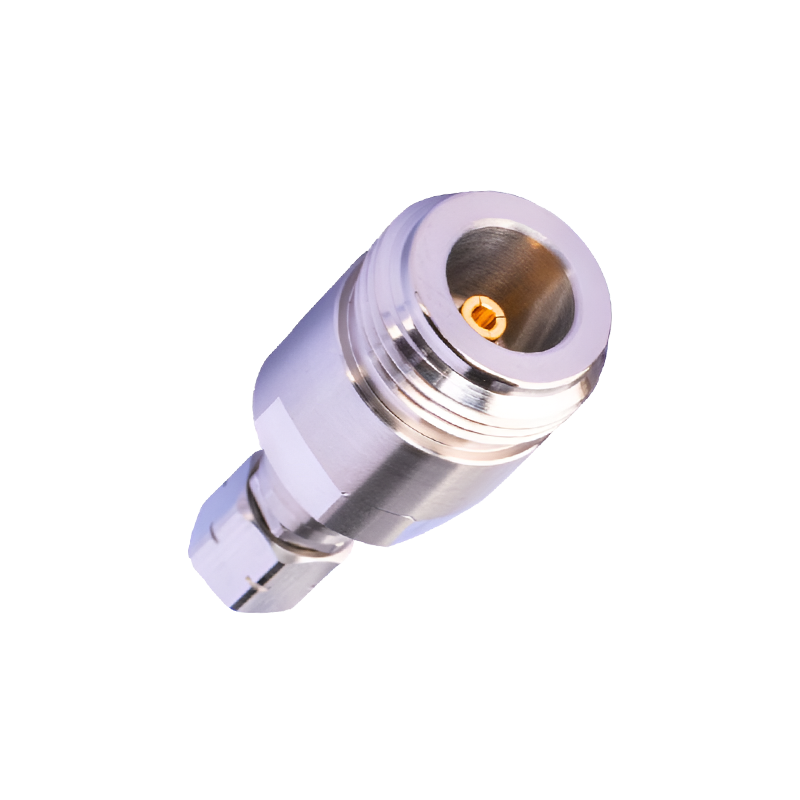

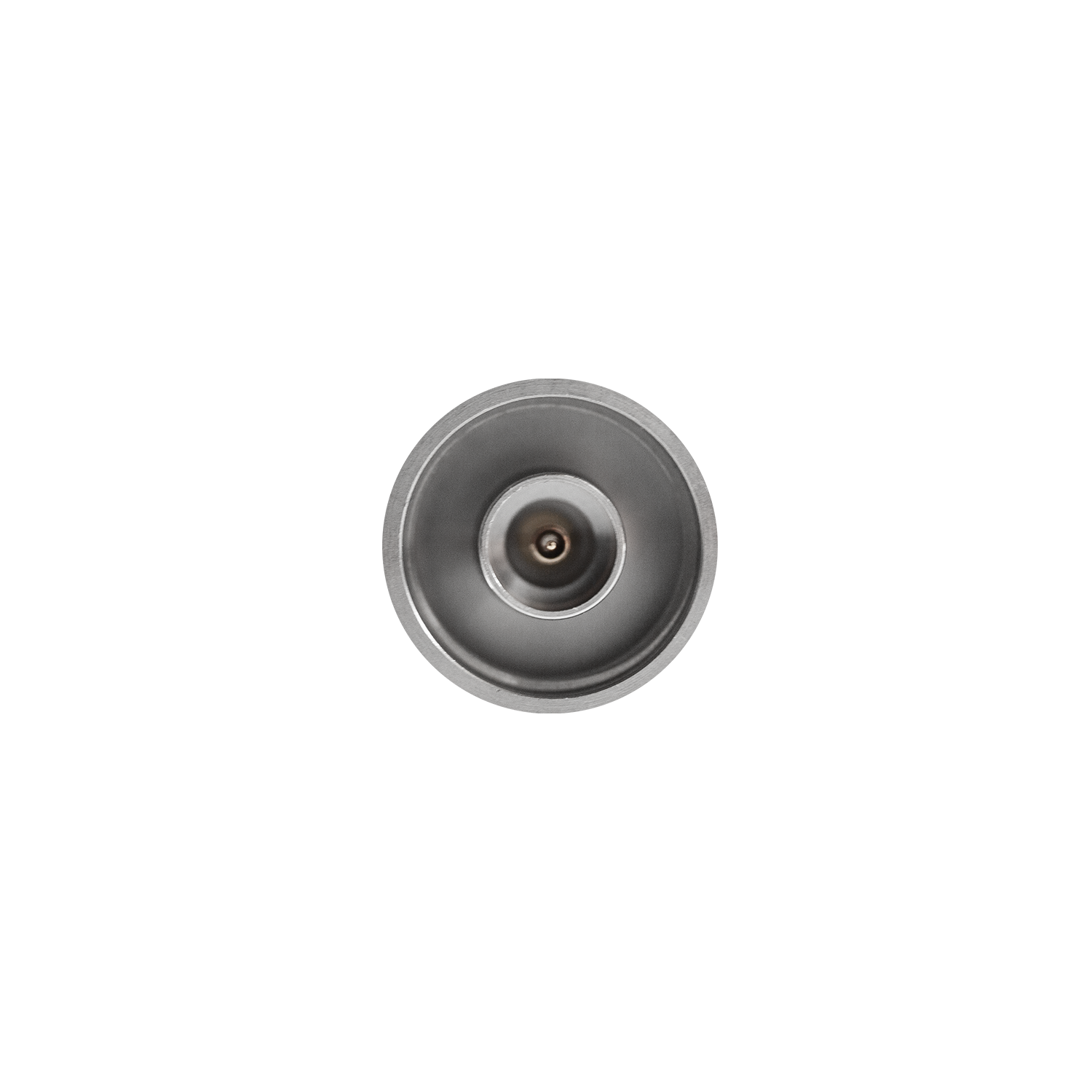

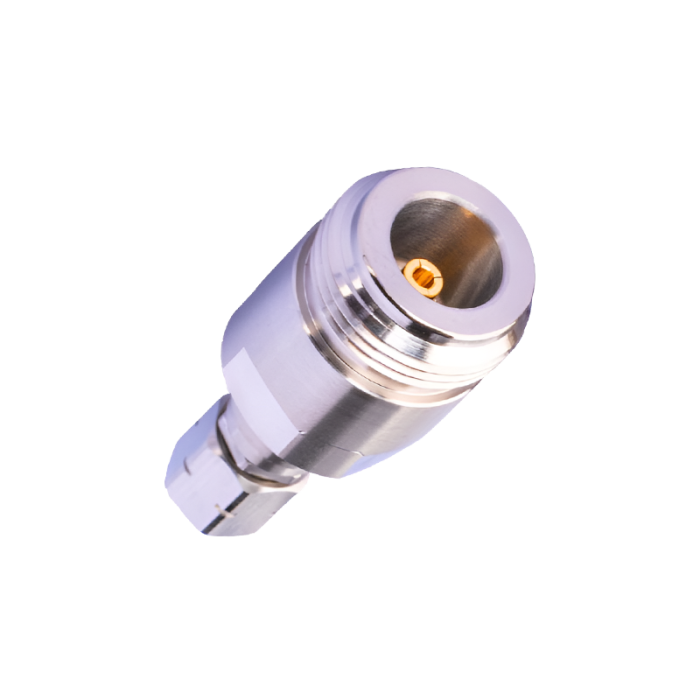

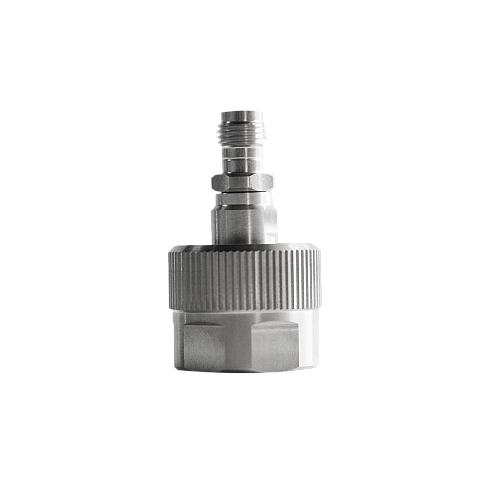

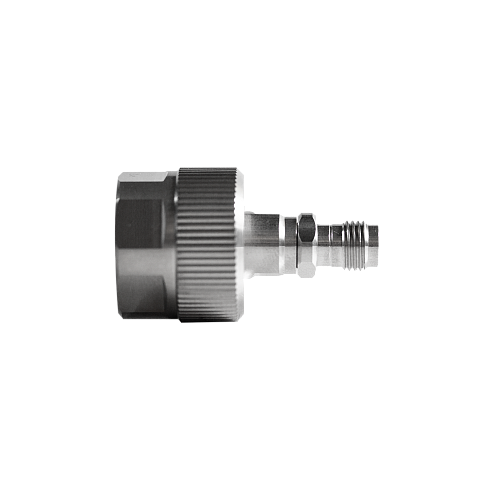

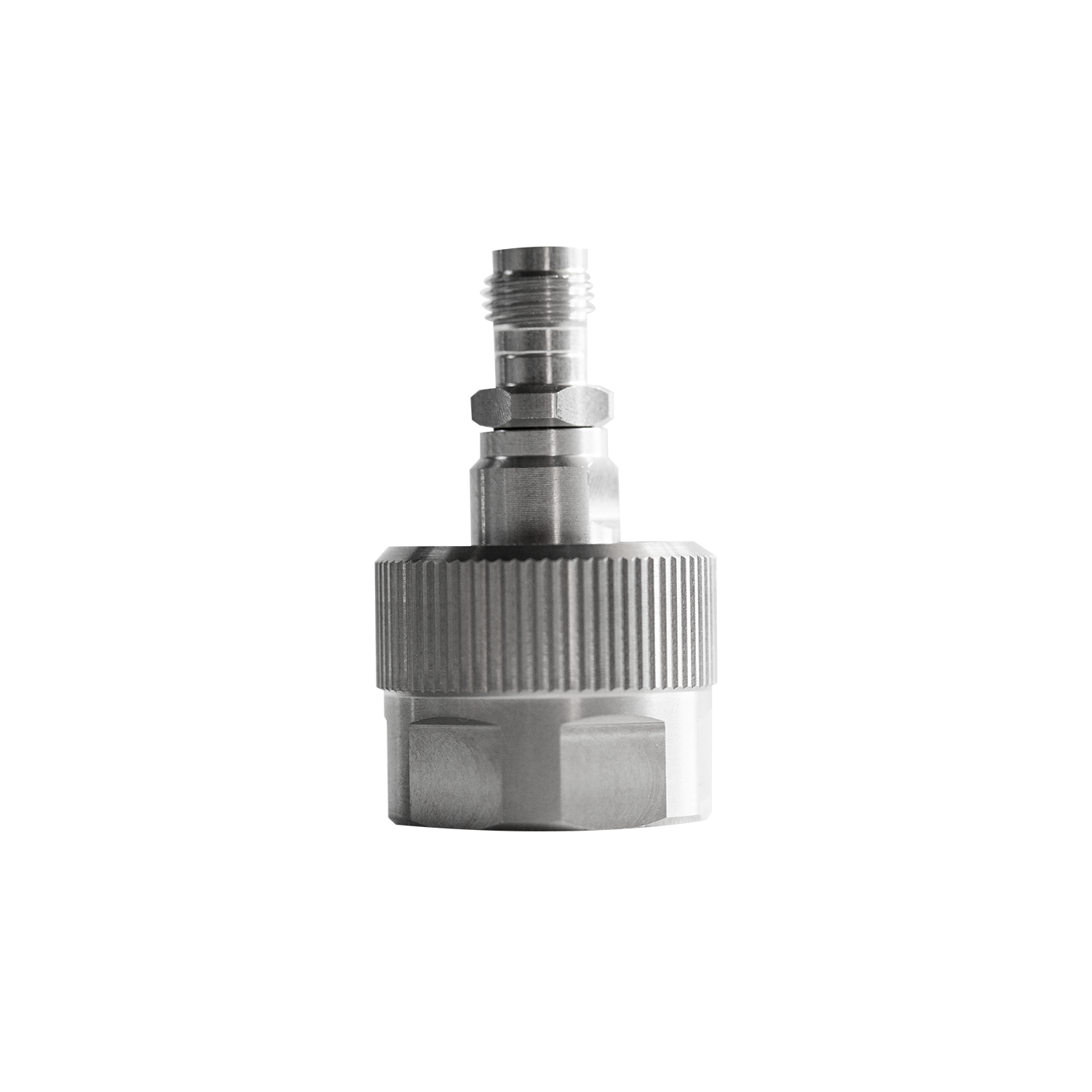

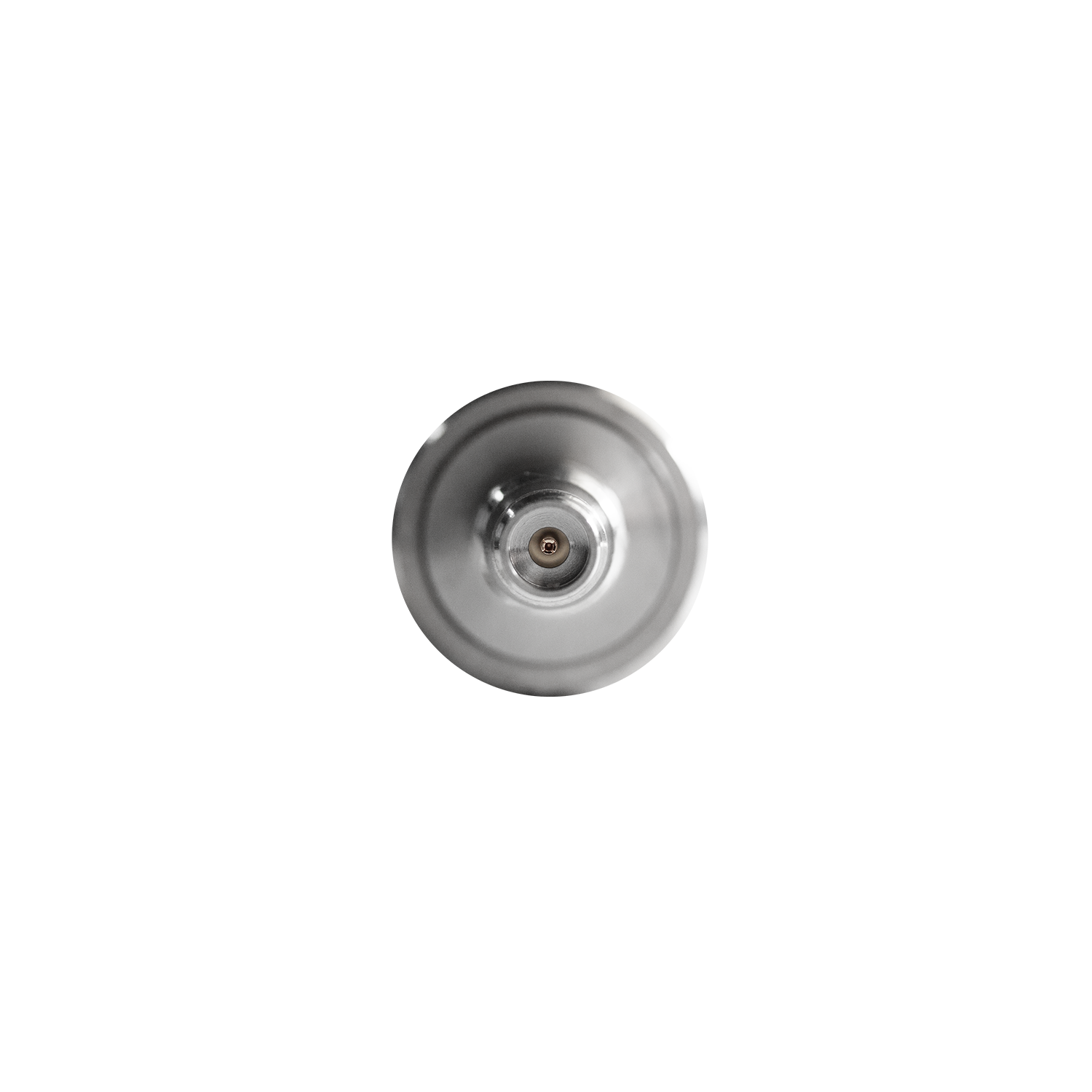

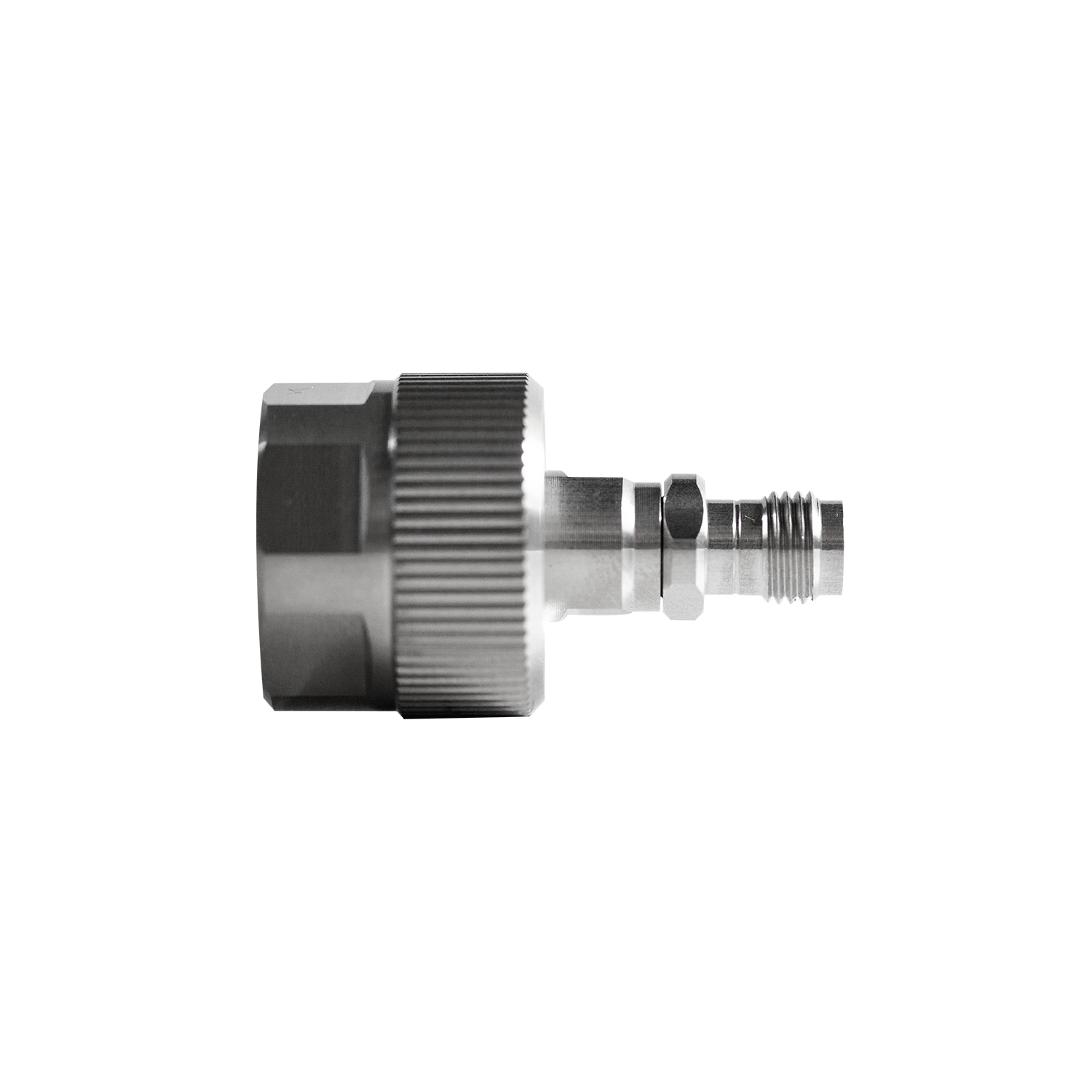

Переход коаксиальный N (вилка) - 2,4 мм (розетка) SPE-Nm2f

Переход коаксиальный N (вилка) - 2,4 мм (розетка) SPE-Nm2f

Переход коаксиальный SPE-Nm2f предназначен для соединения линий с разъёмами разных серий и разного пола — N-типа (вилка) на одном конце и 2,4 мм (розетка) на другом. Такой адаптер применяется, когда нужно подключить оборудование с распространённым разъёмом N-типа (антенны, кабельные тракты, приёмопередатчики) к кабелю или прибору с вилочным прецизионным разъёмом 2,4 мм, одновременно решая задачу смены серии и пола соединителя одним переходом. Благодаря механической совместимости разъёмов серий N и 2,4 мм переход обеспечивает надёжное соединение без потери электрических характеристик. Обеспечивает стабильную передачу сигнала в диапазоне частот от постоянного тока до 18 ГГц при низком КСВН (≤1,09) и волновом сопротивлении 50 Ом — оптимален для СВЧ-измерений, калибровки анализаторов цепей, лабораторных и производственных применений.

Корпус изготовлен из нержавеющей стали, центральный контакт — из позолоченной бериллиевой бронзы, диэлектрик — полиэфиримид (PEI). Данное сочетание материалов обеспечивает механическую прочность, стойкость к внешним воздействиям и стабильность электрических параметров при многократных подключениях (ресурс — более 5000 циклов сочленения-расчленения).

Переход сохраняет работоспособность в широком температурном диапазоне от -55°C до +165°C, что позволяет использовать его как в лабораторных условиях, так и в более жёстких индустриальных условиях эксплуатации.

Применение:

Согласование оборудования разных серий разъёмов (N и 2,4 мм) со сменой пола соединителя, СВЧ-измерения, тестовые стенды, лабораторное и производственное оборудование.
