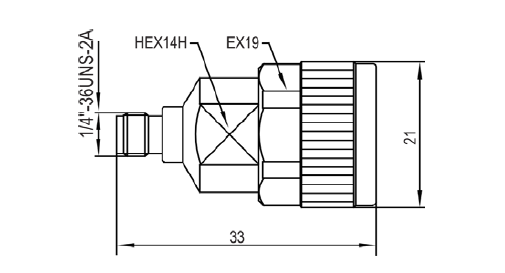

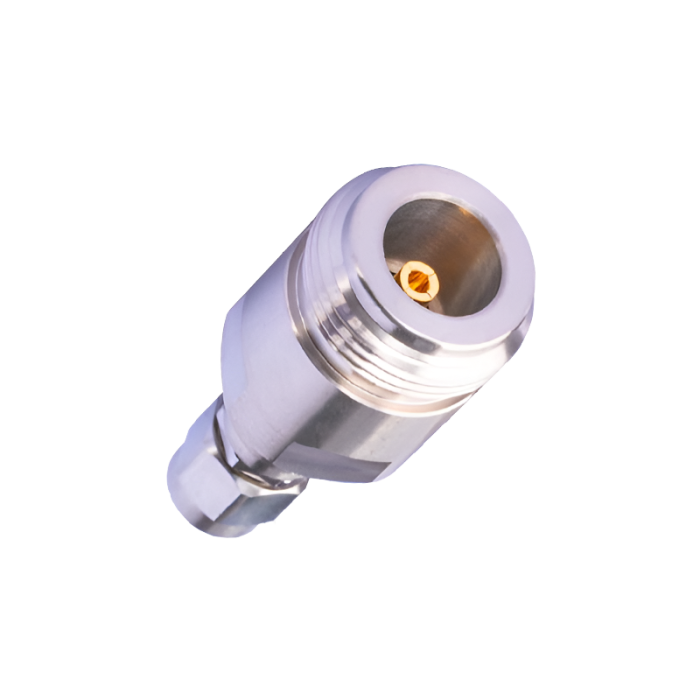

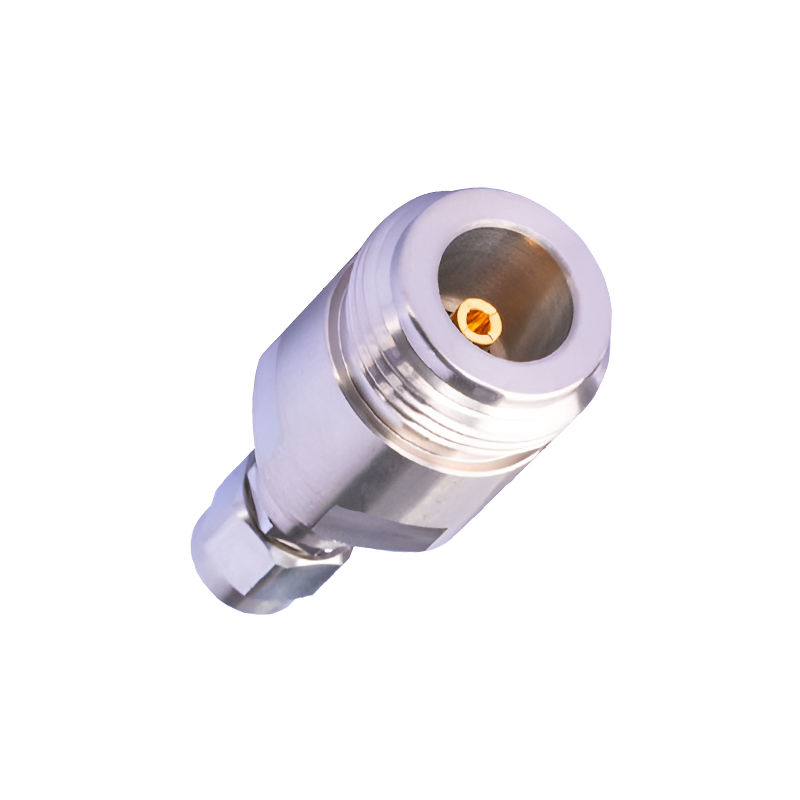

Переход коаксиальный N (вилка) - SMA (розетка) SPE-NmSf
Соединитель 1: N (вилка)
Соединитель 2: SMA (розетка)
Переход коаксиальный N (вилка) - SMA (розетка) SPE-NmSf
Переход коаксиальный SPE-NmSf предназначен для соединения линий с разъёмами разных серий и разного пола — N-типа (вилка) на одном конце и SMA (розетка) на другом. Такой адаптер применяется, когда нужно подключить оборудование с распространённым разъёмом N-типа (антенны, кабельные тракты, приёмопередатчики) к кабелю или прибору с вилочным разъёмом SMA, одновременно решая задачу смены серии и пола соединителя одним переходом. Обеспечивает стабильную передачу сигнала в диапазоне частот от постоянного тока до 18 ГГц при КСВН (≤1,15) и волновом сопротивлении 50 Ом — подходит для СВЧ-измерений, радиочастотных трактов, лабораторных и производственных применений.
Корпус изготовлен из нержавеющей стали, центральный контакт — из позолоченной бериллиевой бронзы, диэлектрик выполнен из полиэфиримида (PEI) и тефлона (PTFE). Такое сочетание материалов обеспечивает механическую прочность, стойкость к внешним воздействиям и стабильность электрических параметров при многократных подключениях (ресурс — более 10 000 циклов сочленения-расчленения), что делает этот переход одним из самых износостойких в линейке.
Переход сохраняет работоспособность в широком температурном диапазоне от -55°C до +165°C, что позволяет использовать его как в лабораторных условиях, так и в более жёстких индустриальных условиях эксплуатации.
Применение:
Cогласование оборудования разных серий разъёмов (N и SMA) со сменой пола соединителя, радиочастотные тракты, СВЧ-измерения, тестовые стенды, лабораторное и производственное оборудование.
Характеристики:
| Соединитель 1 | N (вилка) |
| Соединитель 2 | SMA (розетка) |
| Частотный диапазон | DC–18 ГГц |
| КСВН | ≤1,15 |
| Волновое сопротивление | 50 Ом |
| Температурный диапазон | -55°C … +165°C |
| Ресурс | >10 000 циклов |
Материал:
| Корпус | нержавеющая сталь |
| Центральный контакт | позолоченная бериллиевая бронза |
| Диэлектрик | полиэфиримид (PEI) / тефлон (PTFE) |
