Переход коаксиальный SMA (розетка) - SMP (розетка) SPE-SfPf
Соединитель 1: SMA (розетка)
Соединитель 2: SMP (розетка)

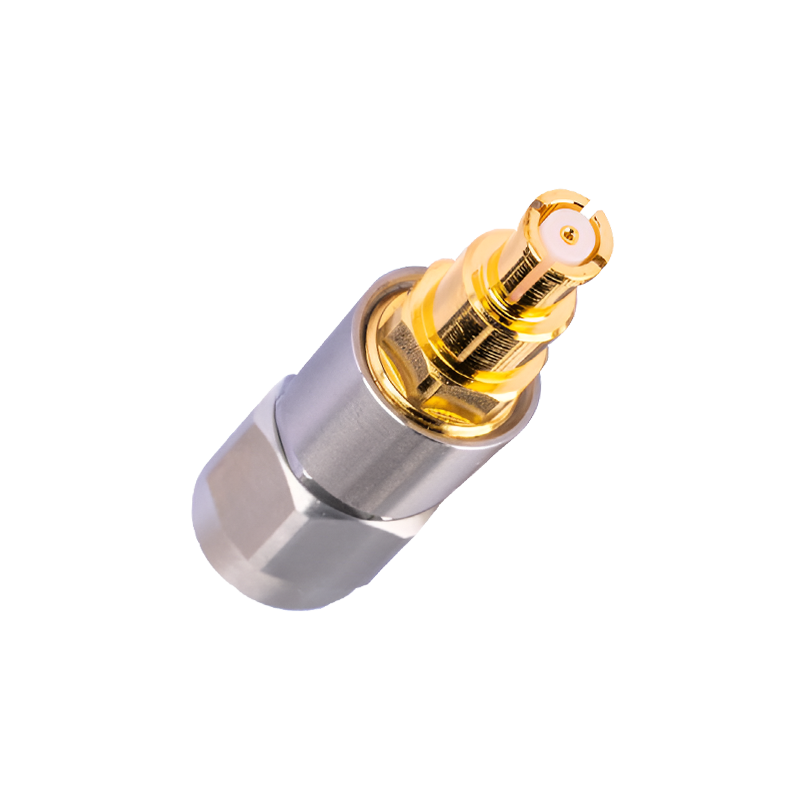

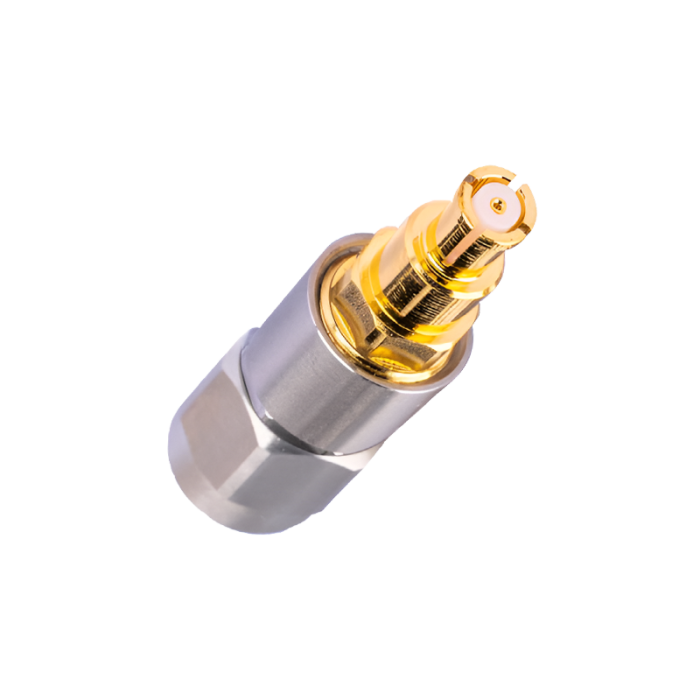

Переход коаксиальный SMA (розетка) - SMP (розетка) SPE-SfPf
Переход коаксиальный SfPf предназначен для соединения элементов коаксиального СВЧ-тракта с разъёмами разных серий: SMA (розетка) и SMP (розетка). Адаптер обеспечивает стабильную передачу сигнала в диапазоне частот DC-18 ГГц при низком КСВН (≤1,15) и волновом сопротивлении 50 Ом — оптимален для измерительных стендов, калибровки анализаторов цепей, лабораторных и производственных СВЧ-применений.
Корпус изготовлен из нержавеющей стали, центральный контакт — из позолоченной бериллиевой бронзы, диэлектрик — полиэфиримид (PEI)/тефлон (PTFE). Данное сочетание материалов обеспечивает механическую прочность, стойкость к внешним воздействиям и стабильность электрических параметров при многократных подключениях (ресурс — более 2000 циклов сочленения-расчленения).
Переход сохраняет работоспособность в широком температурном диапазоне от -55°C до +165°C, что позволяет использовать его как в лабораторных условиях, так и в более жёстких индустриальных условиях эксплуатации.
Применение:
СВЧ-измерения, тестовые стенды, лабораторное и производственное оборудование.
ХАРАКТЕРИСТИКИ:
|
Соединитель 1: |
SMA (розетка) |
|
Соединитель 2: |
SMP (розетка) |
|
Частотный диапазон: |
DC-18 ГГц |
|
КСВН: |
≤1,15 |
|
Волновое сопротивление: |
50 Ом |
|
Температурный диапазон: |
-55°C … + 165°C |
|
Ресурс: |
>2000 циклов |
МАТЕРИАЛЫ:
|
Корпус: |
- SMA / SMP (в): нержавеющая сталь |
|
Центральный контакт: |
позолоченная бериллиевая бронза |
|
Диэлектрик: |
полиэфиримид (PEI) / тефлон (PTFE) |
