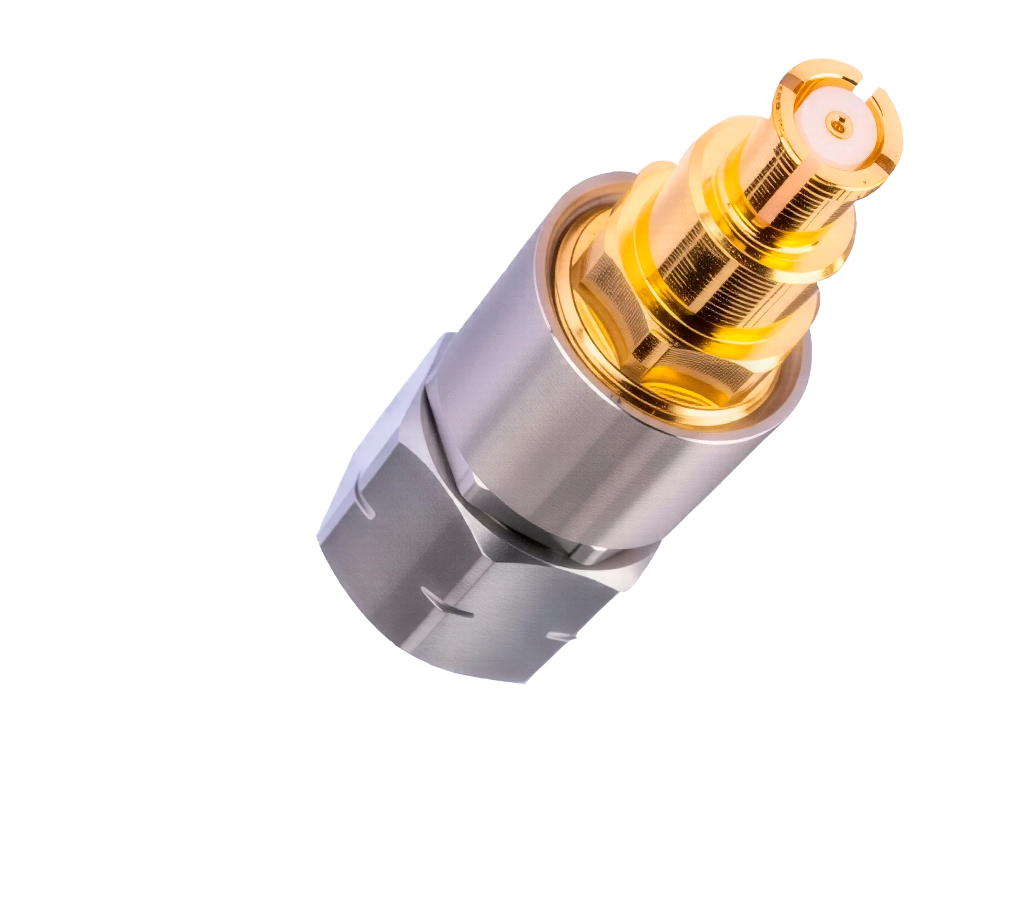

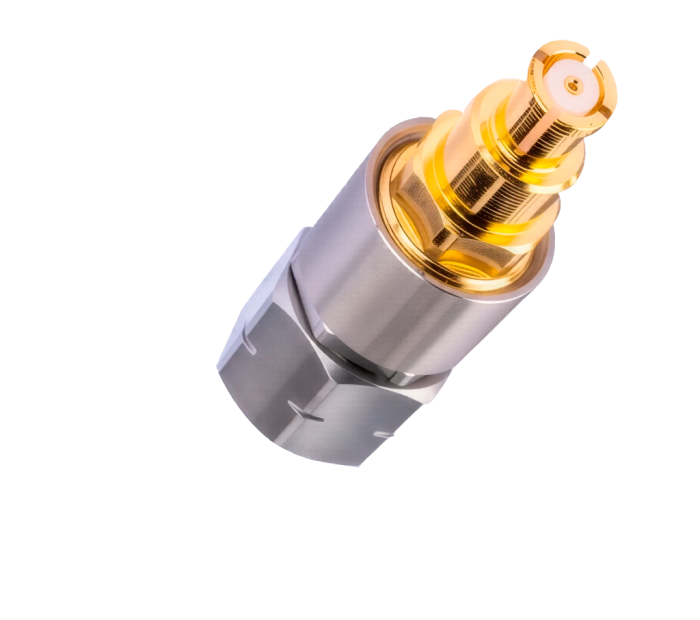

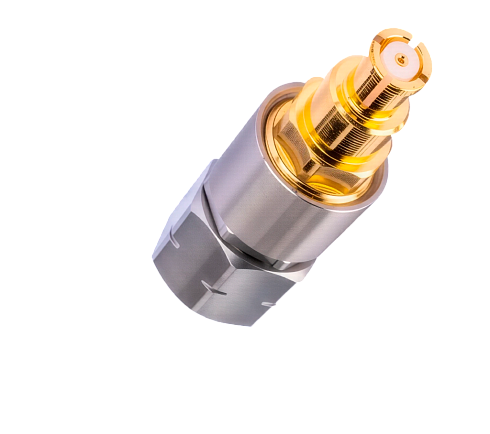

Переход коаксиальный SMP (вилка) - 2,4 мм (розетка) SPE-Pm2f
Соединитель 1: SMP (вилка)
Соединитель 2: 2,4 мм (розетка)
Переход коаксиальный SMP (вилка) - 2,4 мм (розетка) SPE-Pm2f
Переход коаксиальный SPE-Pm2f предназначен для соединения элементов коаксиального СВЧ-тракта с разъёмами SMP (вилка) и 2,4 мм (розетка). Адаптер обеспечивает стабильную передачу сигнала в диапазоне частот DC-40 ГГц при низком КСВН (≤1,25) и волновом сопротивлении 50 Ом — оптимален для измерительных стендов, калибровки анализаторов цепей, лабораторных и производственных СВЧ-применений.
Корпус выполнен из следующих материалов: 2,4 мм / SMP (в): нержавеющая сталь; SMP (р): позолоченная бериллиевая бронза. Центральный контакт — из позолоченная бериллиевая бронза, диэлектрик — полиэфиримид (PEI) / тефлон (PTFE). Данное сочетание материалов обеспечивает механическую прочность, стойкость к внешним воздействиям и стабильность электрических параметров при многократных подключениях (ресурс — более 2000 циклов сочленения-расчленения).
Переход сохраняет работоспособность в широком температурном диапазоне от -55°C до +165°C, что позволяет использовать его как в лабораторных условиях, так и в более жёстких индустриальных условиях эксплуатации.
Применение:
СВЧ-измерения, тестовые стенды, лабораторное и производственное оборудование миллиметрового диапазона.
Характеристики:
| Соединитель 1 | SMP (вилка) |
| Соединитель 2 | 2,4 мм (розетка) |
| Частотный диапазон | DC–40 ГГц |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
| Температурный диапазон | -55°C … +165°C |
| Ресурс | >2000 циклов |
Материал:
| Корпус |
2,4 мм / SMP (в): нержавеющая сталь SMP (р): позолоченная бериллиевая бронза |
| Центральный контакт | позолоченная бериллиевая бронза |
| Диэлектрик | полиэфиримид (PEI) / тефлон (PTFE) |
